Productdetails:
|
| Type van verrichting: | On/Off, in één stadium, micro- schakelaar | Uitvoer: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Stroomtarieven: | Zie de lijst van het stroomtarief | Woonbescherming: | IP65 |
| Markeren: | De Schakelaar van de het Waterstroom van SPDT Hvac,De Schakelaar van de het Waterstroom van IP65 Hvac,De micro- Vloeibare Stroomschakelaars van Hvac |
||

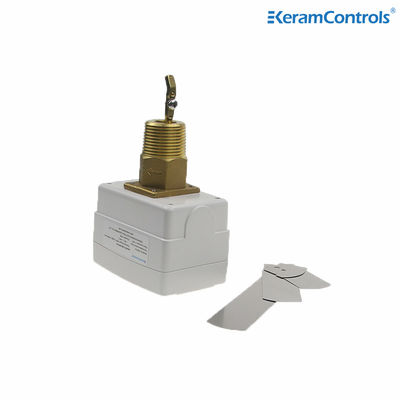

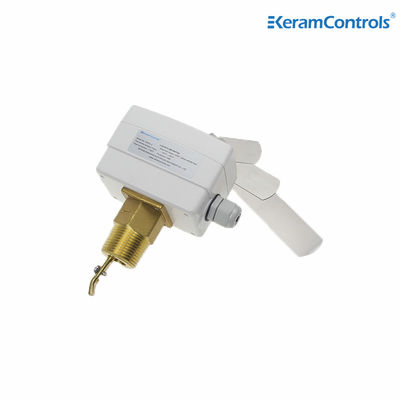

De KWFS-doelstroomschakelaar is een soort shell gemaakt van ABS- en PC-compositieve materialen, die effectief kan beschermen tegen corrosie bij hoge temperaturen.die goed kan voldoen aan de behoeften van de klanten.
Het wordt hoofdzakelijk gebruikt om de stroom van vloeistof die door pijpleidingen stroomt, zoals water, ethyleglycol, enz., te meten en te controleren.De typische toepassing van de streamschakelaarsreeks van het doeltype is om deze te gebruiken op plaatsen waar vergrendelingsactie of ontkoppelingsbescherming vereist is.De reeks stroomschakelaars maakt gebruik van een open doelschakelaar met een grote belasting, een enkele pool, dubbele werp (SPDT), met snelle werking, die de onmiddellijkheid van de stroomschakelaar verzekert.
Controle en controle van de vloeistofstroom van ketels, pompen, enz., van verwarmings-, koelings- en airconditioningapparatuur.
Kenmerken
● Beheersing van de waterstroom en van normale media
● De gerenoveerde SPDT-micro-schakelaar zorgt voor een betrouwbare schakelaarfunctie
●15 ((8A) 250VAC-schakelaar
● IP65, klasse I behuizing
● Stelpunt verstelbaar
● Paddel van roestvrij staal
● Messingmateriaal
● Max. vloeistofttemperatuur 120°C
● Maximale werkdruk 13,5 Ba
| Type operatie | Aan/uit, enkelstaps, micro-schakelaar |
| Output | SPDT 15 ((8A) 24/250VAC |
| Stroompercentages | Zie de tabel van de doorstroming |
| Aanpassing van de stroomstroom | Inwendige schroef |
| Sensorelement | Paddelen |
| Vloeibare toepassingen | Warm, gekoeld, water uit putten, zwembaden en zeewater, zoutwater of ethyleglycol |
| Materialen van onderdelen die in contact komen met vloeistof | met een gewicht van niet meer dan 10 kg |
| Paddelmateriaal | van roestvrij staal |
| Temperatuur van de vloeistof | -20°C tot 120°C |
| Toegestane omgevingstemperatuur | -40°C tot 85°C |
| Toegestane luchtvochtigheid | 10...90% RH, niet-condenserend |
| Invoer van kabels | M18-toebehoren |
| Huizen | Brandweerstand ABS of PC |
| Bescherming | IP65 |
| Kleur | Wit |
| Gewicht | 1.0 kg |
Soorten modellen
| Model | Verbinding |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 " - 11⁄2 NPT |
| Lijnpijpgrootte (in.) | 1 | Een kwart. | Een halve. | 2 | Twee en een halve. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.stroom |
Verhoging van de stroom |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64.7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Vermindering van de stroom |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Max.stroom |
Verhoging van de stroom |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Vermindering van de stroom |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Opmerking:
1Voor de doorstroming met het achtervoegsel "Z" moet de 6 inch paddle worden geïnstalleerd.
2De eenheid voor de doorstroming in de bovenstaande tabel is GPM (m/h)
De stroomschakelaar kan in elke positie worden geïnstalleerd, ver van ellebogen of gaspalen, met pijl op de stroomrichting.Als het apparaat naar beneden is gemonteerd, de slakken verzorgen en in een rechte buis, ver van filters, kleppen, enz., met een lengte van ten minste 5 maal de diameter van de buis stroomopwaarts en stroomafwaarts van de eenheid aanbrengen.
Opmerking:
De stroomschakelaar is in de fabriek gekalibreerd op de minimale gevoeligheid.De uitsluitklep moet ≥ de minimumstroom hebben die nodig is om de bescherming van de installatie te garanderen..
| Installeer Paddle | |
| Pijp | Nee, dat is niet zo. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 cm | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
