Productdetails:
|
| uitgang: | SPDT 15 (8A) 24/250VAC | Stroomtarieven: | Zie de lijst van het stroomtarief |
|---|---|---|---|
| Vloeibare toepassingen: | Heet, gekoeld, bron-, zwembad- en zeewater, pekel of ethyleenglycol | Delenmateriaal in contact met vloeistof: | met een gewicht van niet meer dan 10 kg |
| Markeren: | DN20 elektrische Kogelklep,IP66 waterdichte Elektrische Kogelklep |
||
met een vermogen van niet meer dan 50 W

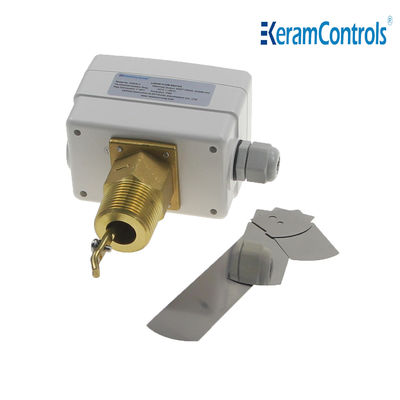

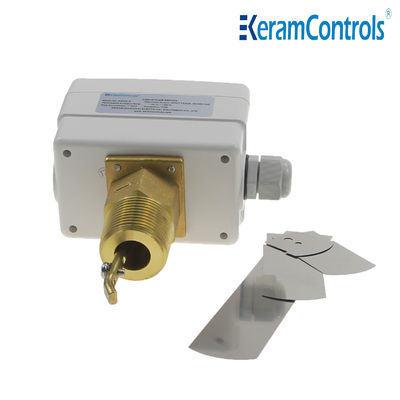

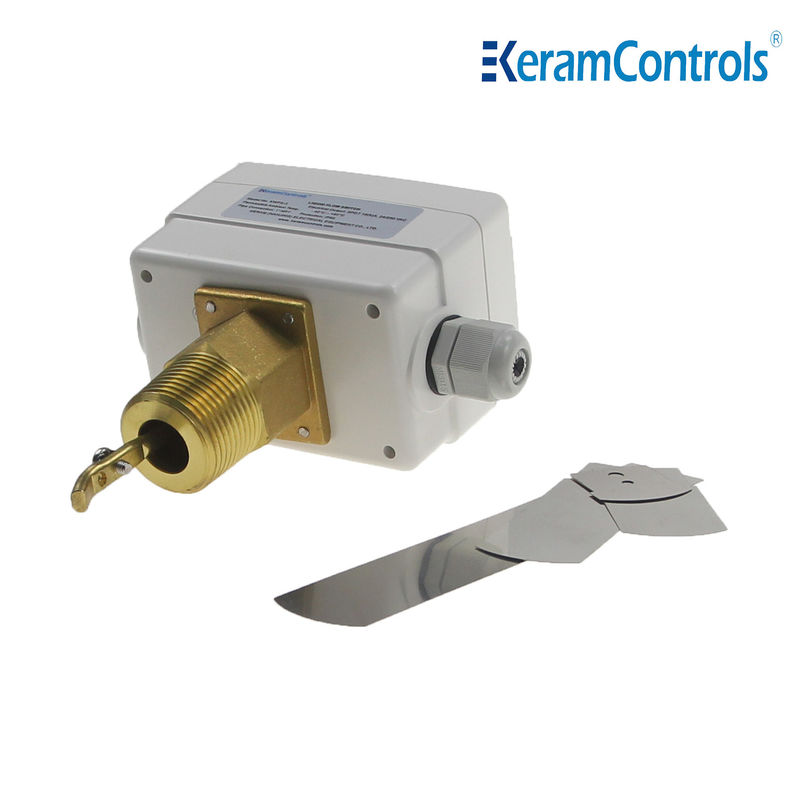

KWFS vloeistofstroomschakelaar is een micro-schakelaar die signalen zendt om het doel van het regelen van de vloeistofstroom te bereiken. Het is een door druk geactiveerde snelle schakelaar, ook wel een gevoelige schakelaar genoemd.Het werkingsprincipe is:: de externe mechanische kracht werkt op de actieregel die door het transmissie-element gaat, en nadat de energie tot het kritieke punt is opgehoopt, ontstaat een onmiddellijke actie;zodat het bewegende contact en het vaste contact aan het eind van de actie-roede snel worden aangesloten of losgekoppeldWanneer de kracht op het transmissie-element wordt verwijderd, produceert de aandrijflijn een omgekeerde aandrijflijn.Wanneer de omgekeerde slag van het transmissieelement het kritieke punt van de werking van het riet bereiktDe contact afstand van de micro-schakelaar is zeer klein en heeft de kenmerken van korte actie slag, kleine drukkracht,en snelle aan-uit.
Het is gemaakt van roestvrij staal en de gemiddelde temperatuur kan -20~120°C bereiken.
Beheersing en controle van de vloeistofstroom van ketels, pompen, enz., van verwarmings-, koelings- en airconditioningapparatuur.
Kenmerken
● Beheersing van de waterstroom en van normale media
● De gerenoveerde SPDT-micro-schakelaar zorgt voor een betrouwbare schakelaarfunctie
●15 ((8A) 250VAC-schakelaar
● IP65, klasse I behuizing
● Stelpunt verstelbaar
● Paddel van roestvrij staal
●Brassemateriaal
● Max. vloeistofttemperatuur 120°C
● Maximale werkdruk 20 Ba
| Type operatie | Aan/uit, enkelstaps, micro-schakelaar |
| Output | SPDT 15 ((8A) 24/250VAC |
| Stroompercentages | Zie de tabel van de doorstroming |
| Aanpassing van de stroomstroom | Inwendige schroef |
| Sensorelement | Paddelen |
| Vloeibare toepassingen | Warm, gekoeld, water uit putten, zwembaden en zeewater, zoutwater of ethyleglycol |
| Materialen van onderdelen die in contact komen met vloeistof | met een gewicht van niet meer dan 10 kg |
| Paddelmateriaal | van roestvrij staal |
| Temperatuur van de vloeistof | -20°C tot 120°C |
| Toegestane omgevingstemperatuur | -40°C tot 85°C |
| Toegestane luchtvochtigheid | 10...90% RH, niet-condenserend |
| Invoer van kabels | M18-toebehoren |
| Huizen | Brandweerstand ABS of PC |
| Bescherming | IP65 |
| Kleur | Wit |
| Gewicht | 1.0 kg |
Soorten modellen
| Model | Verbinding |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 " - 11⁄2 NPT |
| Lijnpijpgrootte (in.) | 1 | Een kwart. | Een halve. | 2 | Twee en een halve. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.stroom | Verhoging van de stroom ①&2Aansluiting |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Ik weet het niet.7 (14.7) |
35.2 (8.0) |
125 De volgende categorieën: |
57.01 (12,9) |
190.0 (43.1) |
74.0 (6,8) |
374.7 (85.1) |
204.7 (46.5) |
| Vermindering van de stroom ①&3Aansluiting |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.stroom | Verhoging van de stroom ①&2Aansluiting |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (Bijzondere maatregelen) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Vermindering van de stroom ①&3Aansluiting |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 5.7. |
28.6 (6,5) |
47.1 De Commissie heeft |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (9,0) |
|
Opmerking:
1Voor de doorstroming met het achtervoegsel "Z" moet de 6 inch paddle worden geïnstalleerd.
2De eenheid voor de doorstroming in de bovenstaande tabel is GPM (m/h)
De stroomschakelaar kan in elke positie worden geïnstalleerd, ver van ellebogen of gaspalen, met pijl op de stroomrichting.Als het apparaat naar beneden is gemonteerd, de slakken verzorgen en in een rechte buis, ver van filters, kleppen, enz., met een lengte van ten minste 5 maal de diameter van de buis stroomopwaarts en stroomafwaarts van de eenheid aanbrengen.
Opmerking:
De stroomschakelaar is in de fabriek gekalibreerd op de minimale gevoeligheid.De uitsluitklep moet ≥ de minimumstroom hebben die nodig is om de bescherming van de installatie te garanderen..
| Installeer Paddle | |
| Pijp | Nee, dat is niet zo. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 cm | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
