Productdetails:
|
| MODEL: | QAD | Contactregeling: | SPDT |
|---|---|---|---|
| Media: | Lucht, niet-brandbare en niet-agressieve gassen | Maximale werkdruk: | 10kPa |
| montage positie: | Diafragma in elk verticaal vlak | Graad van bescherming: | IP54 (met deksel) |
| Werkende Temperatuur: | -40 ℃ tot 85 ℃ | ||
| Markeren: | De Drukschakelaar van de Dwyer Differentiële Lucht,Schakelaar van de de Luchtdruk van SPDT de Differentiële,Vervangbare Hvac-Drukschakelaar |
||

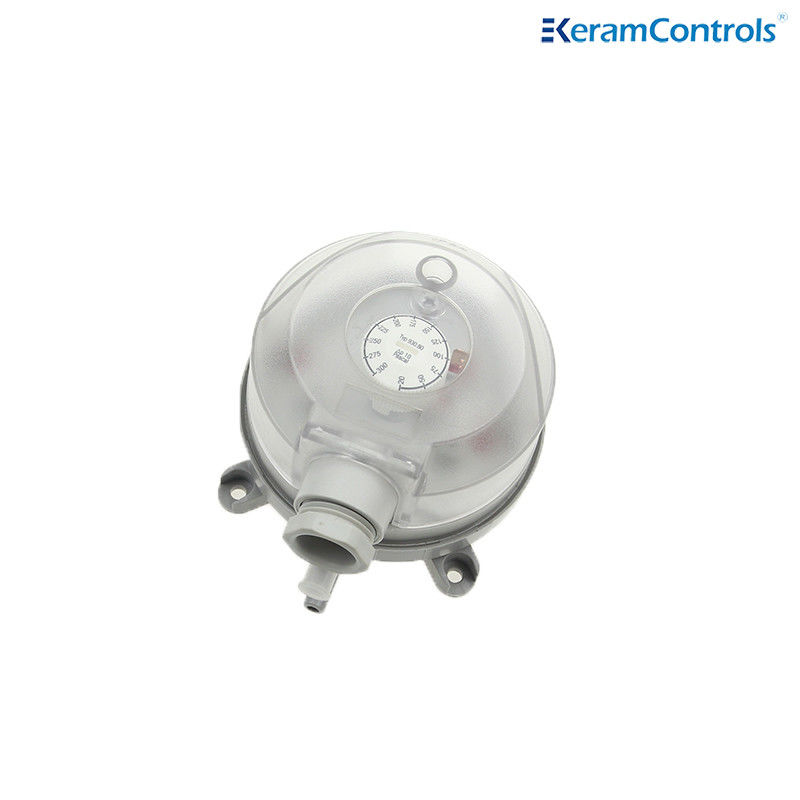

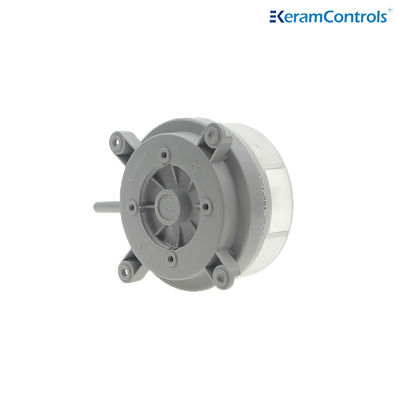

De differentiële de drukschakelaar wordt van QAD gebruikt voor ventilatorstatus en vuile filtertoepassingen. Een knop met drukwaarden op het laat setpoint toe om visueel op het gebied worden aangepast. De plastic buizen van de buissonde, het flexibele siliciumbuizenstelsel en de het opzetten schroeven zijn inbegrepen met alle modellen.
| Model | QAD |
| Media | Lucht, non-combustible en niet agressieve gassen |
| Max Operating Pressure | 10kPa |
| Opzettende Positie | Diafragma in om het even welk vertikaal vlak |
| Graad van bescherming | IP54 (met dekking) |
| Werkende Temperatuur | -40℃to 85℃ |
| Contactregeling | SPDT |
| Elektroclassificatie | Weerstand: Aanvankelijk: < 50="" milliohms=""> |
| Current1.5A weerstand biedende (aanleidinggevende 0.4A) 250V | |
| Elektrische Verbinding | 6.3x0.8 blad 46244 of schroefterminals |
| Materiaal | Het huisvesten: ABS |
| Buisschakelaars: ABS | |
| Membraan: Silicone | |
| Kabelkoker: Pvc | |
| Gewicht | 0.15kg (0.35kg met flexibele pijp) |
| Verbinding | φ6.0mm voor buisverbinding |
| Goedkeuring | UL, Ce, RoHS |
QAD-de de drukcontroles van de reekslucht is factory-calibrated voor verticale positie. Indien horizontaal geïnstalleerd, zal dit het omschakelingspunt zoals volgend beïnvloeden:
• met dekking die naar omhoog onder ogen zien, is het schakelende punt 15Pa hoger dan schaal;
• met dekking die naar beneden onder ogen zien, is het schakelende punt 15Pa lager dan schaal.
Nota: Installeer geen bovenkant - neer met reisdruk van minder dan 50pa!
| Model | Drukwaaier | Verschil | Tolerantie |
| Qad-1 | 20~200Pa | 10Pa | ±15% |
| Qad-2 | 30~300Pa | 10Pa | ±15% |
| Qad-3 | 40~400Pa | 20Pa | ±15% |
| Qad-4 | 50~500Pa | 20Pa | ±15% |
| Qad-5 | 200~1000Pa | 100Pa | ±15% |
| Qad-6 | 500~2500Pa | 150Pa | ±15% |
| Qad-7 | 1000~5000Pa | 250Pa | ±15% |
