Productdetails:
|
| Type van verrichting: | On/Off, in één stadium, micro- schakelaar | uitgang: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Stroomtarieven: | Zie de lijst van het stroomtarief | Huisvestingsbescherming: | IP65 |
| Markeren: | SPDT-de Stroomsensor van de Waterpomp,De Schakelaar 250VAC van de waterdatatransportbesturing,De Schakelaar IP65 van de waterdatatransportbesturing |
||

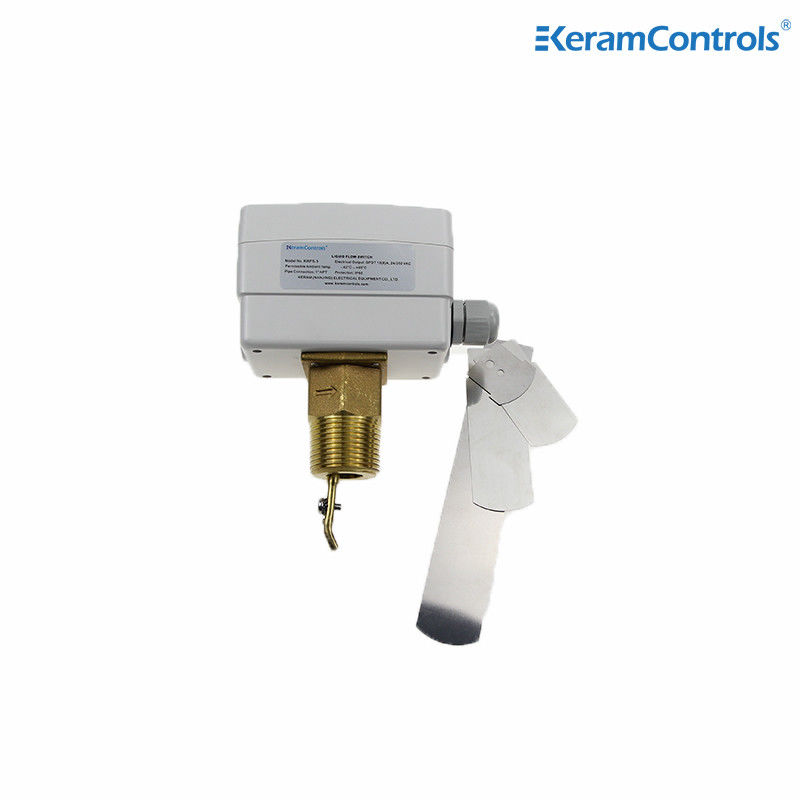

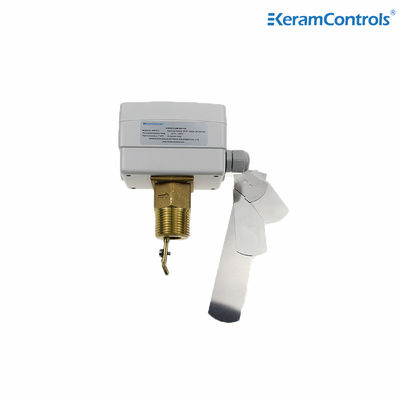

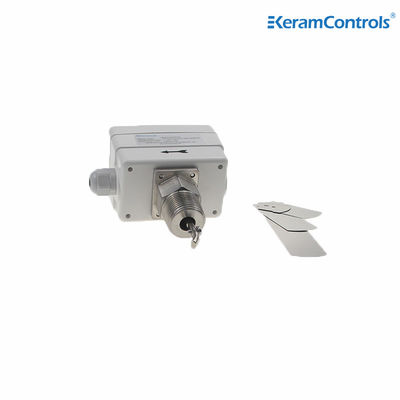

KWFS-waterstroomschakelaar is een stroomschakelaar gemaakt van een composietmateriaalbehuising, met een beschermingsniveau van IP65, die kan voldoen aan relatief harde bedrijfsomgevingen,terwijl de stabiliteit tijdens de werking wordt gewaarborgd en de levensduur wordt verlengd, waardoor de gebruikskosten van de klant worden verlaagd.
Het werkingsprincipe is dat de streamschakelaar van het doeltype (baffeltype) wordt gebruikt om eenzijdige of tweerichtingsstroom van lucht, olie en water te detecteren.Als de vloeistof door de pijp stroomtDoor de aanpassingsbout aan te passen, werkt de dubbelgolf micro-schakelaar op de ingestelde stroom en geeft een schakelsignaal uit.De bufferverschuiving duwt de magnetische module omhoog.Het wordt gebruikt om eenrichtingsstromen van lucht en water te detecteren, en er mag geen verstrengeld puin in het water zijn.Wanneer de vloeistof door de buis stroomt in de aangegeven richtingDoor de aanpassingsbout aan te passen, werkt de dubbel-gooi-microschakelaar op de ingestelde doorstroming en geeft een schakelsignaal uit.Grote stroombereik en handige aanpassing worden veel gebruikt voor het meten van water, gas, olie en andere media.
Beheersing en controle van de vloeistofstroom van ketels, pompen, enz., van verwarmings-, koelings- en airconditioningapparatuur.
Kenmerken
● Beheersing van de waterstroom en van normale media
● De gerenoveerde SPDT-micro-schakelaar zorgt voor een betrouwbare schakelaarfunctie
●15 ((8A) 250VAC-schakelaar
● IP65, klasse I behuizing
● Stelpunt verstelbaar
● Paddel van roestvrij staal
● Messingmateriaal
● Max. vloeistofttemperatuur 120°C
● Maximale werkdruk 20 Ba
| Type operatie | Aan/uit, enkelstaps, micro-schakelaar |
| Output | SPDT 15 ((8A) 24/250VAC |
| Stroompercentages | Zie de tabel van de doorstroming |
| Aanpassing van de stroomstroom | Inwendige schroef |
| Sensorelement | Paddelen |
| Vloeibare toepassingen | Warm, gekoeld, water uit putten, zwembaden en zeewater, zoutwater of ethyleglycol |
| Materialen van onderdelen die in contact komen met vloeistof | met een gewicht van niet meer dan 10 kg |
| Paddelmateriaal | van roestvrij staal |
| Temperatuur van de vloeistof | -20°C tot 120°C |
| Toegestane omgevingstemperatuur | -40°C tot 85°C |
| Toegestane luchtvochtigheid | 10...90% RH, niet-condenserend |
| Invoer van kabels | M18-toebehoren |
| Huizen | Brandweerstand ABS of PC |
| Bescherming | IP65 |
| Kleur | Wit |
| Gewicht | 1.0 kg |
Soorten modellen
| Model | Verbinding |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 " - 11⁄2 NPT |
| Lijnpijpgrootte (in.) | 1 | Een kwart. | Een halve. | 2 | Twee en een halve. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.stroom |
Verhoging van de stroom |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64- Ik weet het niet.7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Vermindering van de stroom |
2.5 |
3.7 |
5.0 |
19.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Max.stroom |
Verhoging van de stroom |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Vermindering van de stroom |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Opmerking:
1Voor de doorstroming met het achtervoegsel "Z" moet de 6 inch paddle worden geïnstalleerd.
2De eenheid voor de doorstroming in de bovenstaande tabel is GPM (m/h)
De stroomschakelaar kan in elke positie worden geïnstalleerd, ver van ellebogen of gaspalen, met pijl op de stroomrichting.Als het apparaat naar beneden is gemonteerd, de slakken verzorgen en in een rechte buis, ver van filters, kleppen, enz., met een lengte van ten minste 5 maal de diameter van de buis stroomopwaarts en stroomafwaarts van de eenheid aanbrengen.
Opmerking:
De stroomschakelaar is in de fabriek gekalibreerd op de minimale gevoeligheid.De uitsluitklep moet ≥ de minimumstroom hebben die nodig is om de bescherming van de installatie te garanderen..
| Installeer Paddle | |
| Pijp | Nee, dat is niet zo. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 cm | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
