Regelbare Drukschakelaar, Differentieel Drukcontrolemechanisme voor Water
| Model: | QYD | Bedrijfstemperatuur: | -20~120℃ |
|---|---|---|---|
| Bescherming: | IP33 | ||
| Markeren |
IP33 regelbare Drukschakelaar,125V regelbaar Differentieel Drukcontrolemechanisme,Regelbare Differentiële de Drukschakelaars van Ce |
||

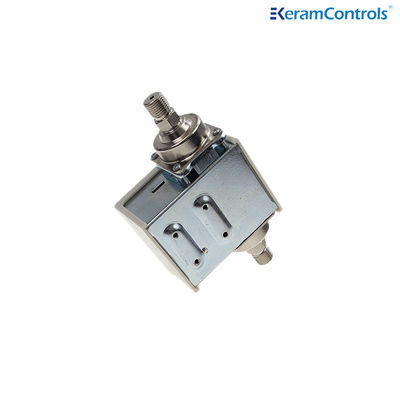

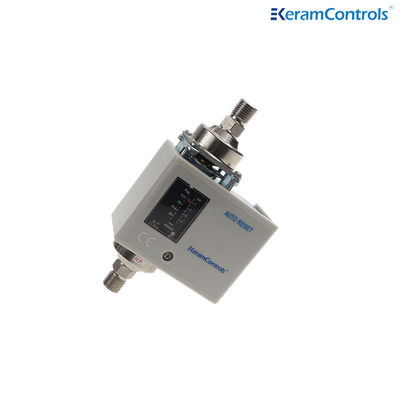

Verstelbare drukschakelaar, drukdifferentieel voor water
Beschrijving
QYD-differentiële drukregeling wordt normaal gesproken gebruikt in gas- of vloeistofsystemen om het drukverschil tussen de gas-/vloeistofpijplijn en het circuit te regelen.Een typische toepassing is het installeren van de controller in de bypasspijplijn in de buurt van de systeempompWanneer het systeemdrukverschil toeneemt en de vooraf ingestelde druk overschrijdt, gaat de regelklep open en gaat er meer vloeistof/gas door de zijklep.die het drukverschil tussen deze twee leidingen van het waterstelsel zal verminderenHet drukverschil tussen deze twee leidingen van het waterstelsel zal daarentegen toenemen.
QYD-serie differentialdrukregelaars is ontworpen om de stroom door pompen te bewijzen
Vernieuwde SPDT-micro-schakelaar zorgt voor de betrouwbare schakelaarfunctie
Gebruikt in gefluoreerd koelmiddel, maar ook in lucht en vloeistof ((-20 tot 120°C)
Flexibel bevestigingsbeugel geschikt voor verschillende toepassingen
Verscheidene verbindingen zijn op aanvraag beschikbaar
IP33-classificatie
CE-goedkeuring
Model specificatie
| Model | Differentieel ((Bar) | Fabrieksinstelling | Maximaal werk druk |
|
| Min. | Maximaal | |||
| QYD2C | 0.5 | 2 | 0.5 | 12 |
| QYD4C | 0.5 | 3.5 | 1 | 12 |
| QYD4CH | 0.5 | 3.5 | 1 | 30 |
| QYD6CH | 1 | 6 | 6 | 30 |
| QYD4C/B | 0.3 | 4 | 0.3 | 17 |
Afmetingen ((mm)
Elektriciteit
|
Nominale ampere ((A)) Nominale spanning ((V) |
125 V A.C. |
250 V A.C. |
|
| Niet-inductieve stroom | 20A | 10A | |
| Inductieve Stroom |
Volledige lading | 15A | 8A |
| Vergrendelde rotor | 72A | ||
Contactfunctie
| 1 | Gemeenschappelijke terminal |
| 2 | Dichtbij toename van de druk |
| 3 | De druk is bijna afgenomen. |
L Bewegingsrichting op de pers Verhoging bij hoge pers.
Verbinding en installatie
Montageplaat
Bedieningsinstructies
1De nieuwe buitenkap, twee vingers knijpen beide kanten van het plastic deksel,openen de buitenkap kan worden gepompt;
2. moet worden geïnstalleerd in de pijp, moet twee sleutel en draaien strak;
3Installeer de controller niet boven de elektrische waarde van het apparaat.
