Schakelaar van de het Messings de Regelbare Druk van IP44 SPDT voor Waterpomp
| Certificaat: | 24 uur | Drukinterface: | Messing |
|---|---|---|---|
| Microcontact: | SPDT | Bescherming van huisvesting: | IP44 |
| Markeren |
SPDT-Schakelaar van de Messings de Regelbare Druk,Schakelaar van de messings de Regelbare Druk,IP44 de regelbare Schakelaar van de Waterdruk |
||
- Ik weet het niet.

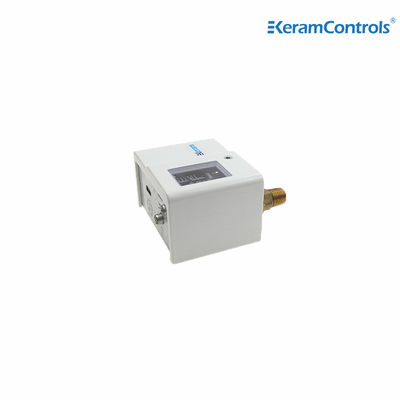

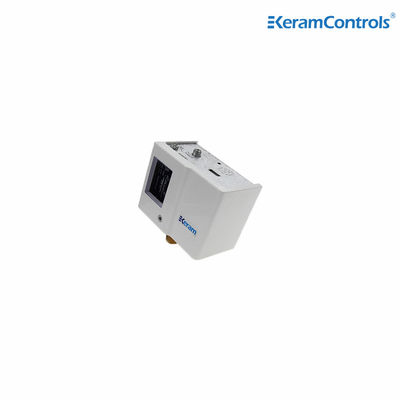

Verstelbare drukschakelaar voor waterpomp
Beschrijving
Hoe werken drukknoppen?
Een elektromechanische drukschakelaar werkt door druk uit te oefenen op een diafragma, een bellow of een zuiger om beweging uit te oefenen.De beweging kan elektrisch contact creëren in een microswitch die een alarm opstuurt of een actie veroorzaaktEen elektronische drukschakelaar gebruikt over het algemeen een piezo-elektrisch kristal; wanneer een piezo kristal vervormd is, zendt het een elektrische stroom uit.
Hoe kies ik een drukknop?
De keuze van de juiste schakelaar hangt af van de drukvereisten van de luchtcompressor die u gebruikt, alsook van de volgende overwegingen:
- Werkdrukbereik
- Schakeldrukverschil
- Herhaalbaarheid
- Medium bijvoorbeeld lucht, hydraulisch of volvloeistof
- Omgeving voor de werking
- Schakelstroom bijvoorbeeld, goud contacten toestaan lagere stromen
- Vereiste uitgangen
Kenmerken
- De Q-serie enkelvoudige drukregelaars kunnen niet alleen worden gebruikt in gefluoreerd koelmiddel, maar ook in lucht en vloeistof (toegestane vloeistoftemperatuur: -20 tot 120°C)
- Verstelbare bereik- en differentiaalinstellingen
- Vernieuwde SPDT-micro-switch zorgt voor de betrouwbare schakelaarfunctie
- Flexibel bevestigingsbeugel past bij verschillende kinderen van toepassing
- Optioneel bovenste deksel (IP44)
- Verscheidene verbindingen zijn op aanvraag beschikbaar
- Automatische en handmatige resetversie
- Het materiaal van de blaas is koper en het drukinterface is messing
- Verscheidene modellen verkrijgbaar in druppeldichte behuizing voor maritieme toepassingen of in explosiebestendige behuizing voor speciale toepassingen
- CE-goedkeuring
Technische gegevens
| Model | Bereik ((balk) | Differentieel (balk) | Fabrieksinstelling ((balk) | Maximale druk van de blaas | |||
| Min. | Maximaal | Min. | Maximaal | Afgesloten | Aan | ||
| Q3 | -Nee.5 | 3 | 0.35 | 1.5 | 2 | 1 | 16.5 |
| Q6 | -Nee.5 | 6 | 0.6 | 4 | 3 | 2 | 16.5 |
| Q6M | -Nee.5 | 6 | ≤ 1 | 3 | Handmatige reset | 16.5 | |
| Q10 | 1 | 10 | 1 | 3 | 6 | 5 | 16.5 |
| Q16 | 5 | 16 | 1 | 4 | 10 | 8 | 33 |
| Q20 | 5 | 20 | 2 | 5 | 16 | 3 | 33 |
| Q30D | 5 | 30 | 3 | 10 | 20 | 15 | 33 |
| Q30 | 6 | 30 | 3-5 (vast) | 20 | 15 tot 17 | 33 | |
| Q30M | 6 | 30 | ≤ 4 | 20 | Handmatige reset | 33 | |
Opmerking:
De kalibratie-eenheid op een schaalplaat met bar psig soldeer (C) en capillair (S).
Afmetingen (mm)
Elektriciteit
|
125 V Airconditioning |
250 V Airconditioning |
24V D.C. |
||
| Niet-inductieve stroom | 20A | 10A | 10A | ||
| Inductie-stroom | Vollaststroom | 15A | 8A | 8A | |
| Vergrendelde rotor | 72A | 64A | |||
Elektrische bedrading
