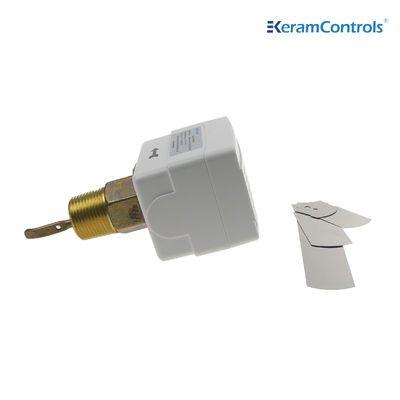

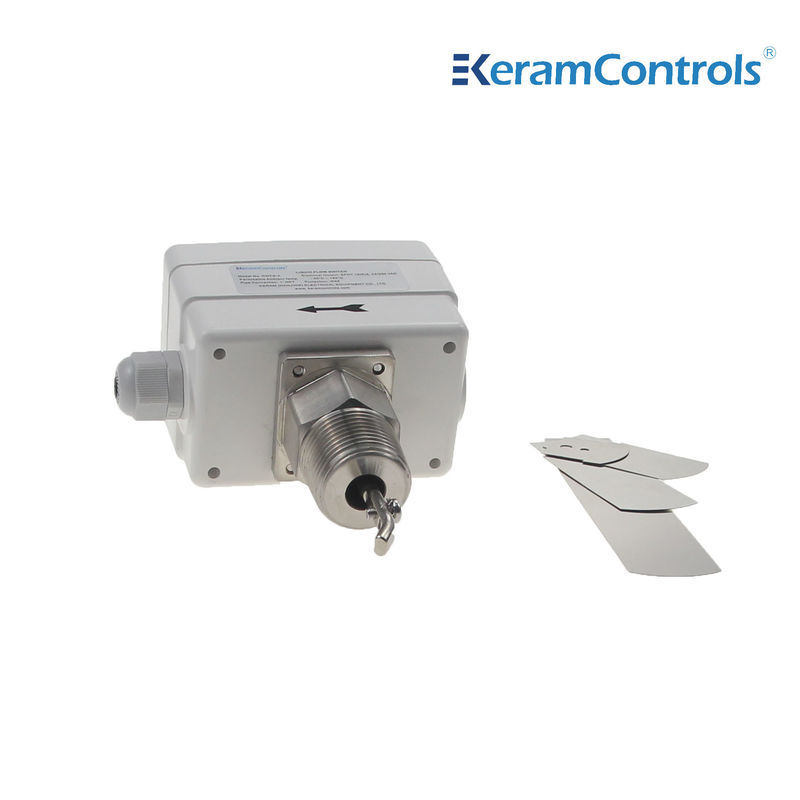

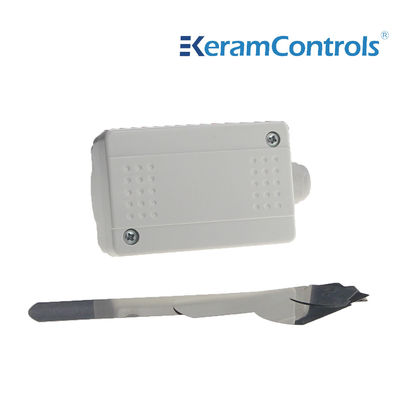

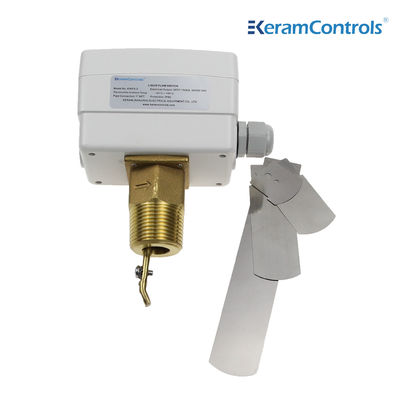

Elektronische waterstroomschakelaar Hvac-drukschakelaar
| Naam: | Vloeistofstroom schakelaar | Type van verrichting: | On/Off, in één stadium, micro- schakelaar |
|---|---|---|---|
| Vloeibare temperatuur: | -20℃~120℃ | Toegestane omgevingstemperatuur: | -40℃~85℃ |
| Markeren |
Pneumatische Elektrische Solenoïdeklep,KSV 380V elektrisch magnetoventil,KSV CE 24 volt pneumatisch magnetoventil |
||
Elektronisch waterstroomschakelaar
Beschrijving
KWFS-series vloeistofstroomschakelaar, geschikt voor leidingen in industriële installaties: verwarming en airconditioning, koelsystemen en warmtepompen, stroomregeling van water en conventionele vloeibare media.
Toepassing
Controle en controle van de vloeistofstroom van ketels, pompen, enz., van verwarmings-, koelings- en airconditioningapparatuur.
Kenmerken
● Beheersing van de waterstroom en van normale media
● De gerenoveerde SPDT-micro-schakelaar zorgt voor een betrouwbare schakelaarfunctie
●15 ((8A) 250VAC-schakelaar
● IP65, klasse I behuizing
● Stelpunt verstelbaar
● Paddel van roestvrij staal
●Brassemateriaal
● Max. vloeistofttemperatuur 120°C
● Maximale werkdruk 13,5 Ba
Specificaties
| Type operatie | Aan/uit, enkelstaps, micro-schakelaar |
| Output | SPDT 15 ((8A) 24/250VAC |
| Stroompercentages | Zie de tabel van de doorstroming |
| Aanpassing van de stroomstroom | Inwendige schroef |
| Sensorelement | Paddelen |
| Vloeibare toepassingen | Warm, gekoeld, water uit putten, zwembaden en zeewater, zoutwater of ethyleglycol |
| Materialen van onderdelen die in contact komen met vloeistof | met een gewicht van niet meer dan 10 kg |
| Paddelmateriaal | van roestvrij staal |
| Temperatuur van de vloeistof | -20°C tot 120°C |
| Toegestane omgevingstemperatuur | -40°C tot 85°C |
| Toegestane luchtvochtigheid | 10...90% RH, niet-condenserend |
| Invoer van kabels | M18-toebehoren |
| Huizen | Brandweerstand ABS of PC |
| Bescherming | IP65 |
| Kleur | Wit |
| Gewicht | 1.0 kg |
Soorten modellen
| Model | Verbinding |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 " - 11⁄2 NPT |
Liquidity Flow Rate Tabel
| Lijnpijpgrootte (in.) | 1 | Een kwart. | Een halve. | 2 | Twee en een halve. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.stroom | Verhoging van de stroom ①&2Aansluiting |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Ik weet het niet.7 (14.7) |
35.2 (8.0) |
12.5 De volgende categorieën: |
57.01 (12,9) |
90.0 (43.1) |
74.0 (6,8) |
374.7 (85.1) |
204.7 (46.5) |
| Vermindering van de stroom ①&3Aansluiting |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.stroom | Verhoging van de stroom ①&2Aansluiting |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (Bijzondere maatregelen) |
245.0 (55.6) |
118.0 (Bijzondere maatregelen) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Vermindering van de stroom ①&3Aansluiting |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 5.7. |
28.6 (6,5) |
471 De Commissie heeft |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (9,0) |
|
Opmerking:
1Voor de doorstroming met het achtervoegsel "Z" moet de 6 inch paddle worden geïnstalleerd.
2De eenheid voor de doorstroming in de bovenstaande tabel is GPM (m/h)
Elektrische bedrading
Installatie
De stroomschakelaar kan in elke positie worden geïnstalleerd, ver van ellebogen of versnellers, met pijl op de stroomrichting.Als het apparaat naar beneden is gemonteerd, de slakken verzorgen en in een rechte buis, ver van filters, kleppen, enz., met een lengte van ten minste 5 maal de diameter van de buis stroomopwaarts en stroomafwaarts van de eenheid aanbrengen.
Opmerking:
De stroomschakelaar is in de fabriek gekalibreerd op de minimale gevoeligheid.De uitsluitklep moet ≥ de minimumstroom hebben die nodig is om de bescherming van de installatie te garanderen..
Afmetingen (mm)
Paddels
| Installeer Paddle | |
| Pijp | Nee, dat is niet zo. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 cm | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
