Productdetails:
|
| Naam: | Vloeistofstroom schakelaar | Aangepast: | OEM |
|---|---|---|---|
| Uitvoer: | SPDT 15 (8A) 24/250VAC | Vloeibare toepassingen: | Heet, gekoeld, bron-, zwembad- en zeewater, pekel of ethyleenglycol |
| Vloeibare temperatuur: | -20℃~120℃ | Toegestane omgevingstemperatuur: | -40 ℃ ~ 85 ℃ |
| Huisvesting: | Brandwerendheid ABS of PC | ||
| Markeren: | KSV-01 HFC-elektrisch magnetoventil,220 V elektrisch magnetoventil,HCFC 220v-watersolenoïdventiel |
||

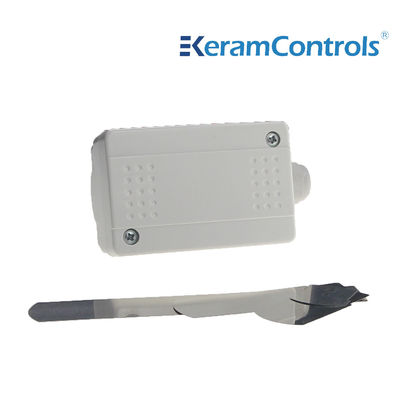

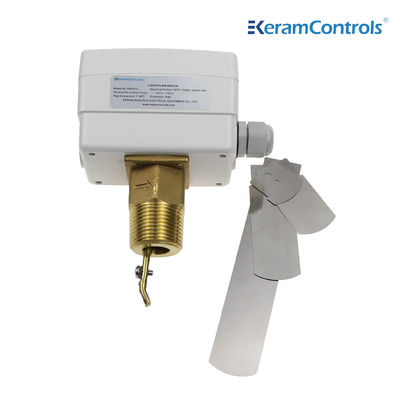

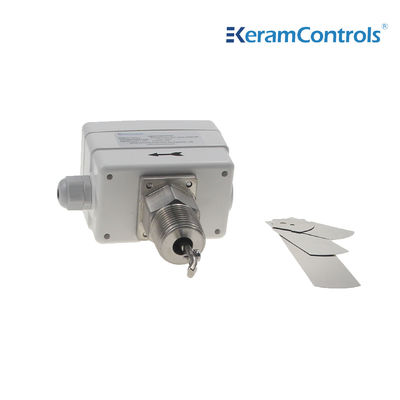

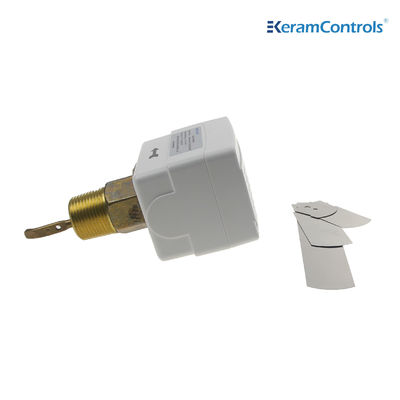

KWFS is een flowsensor met beschermingsklasse IP65, die in zware omgevingen kan worden gebruikt, en het contact met het medium is gemaakt van messing, wat de levensduur van de apparatuur kan verlengen.
Controle en bewaking van de vloeistofstroom van boilers, pompen, enz., van verwarmings-, koel- en airconditioningapparatuur.
Kenmerken
● Stroomregeling van water en normale media
● Vernieuwde SPDT-microswitch zorgt voor een betrouwbare schakelfunctie
●15(8A)250VAC schakelclassificatie
● IP65, klasse I behuizing
● Instelpunt instelbaar
● Roestvrijstalen peddel
● Messing materiaal
● Max. vloeistoftemperatuur 120℃
● Max. werkdruk 13,5Ba
| Type werking | Aan/Uit, enkelvoudig, microswitch |
| Uitgang | SPDT 15(8A) 24/250VAC |
| Debieten | Zie debiettabel |
| Debietinstelling | Interne schroef |
| Detectie-element | Peddel |
| Vloeistoftoepassingen | Warm, gekoeld, put-, zwembad- en zeewater, pekel of ethyleenglycol |
| Onderdelenmateriaal in contact met vloeistof | Messing |
| Peddelmateriaal | Roestvrij staal |
| Vloeistoftemperatuur | -20℃~120℃ |
| Toegestane omgevingstemperatuur | -40℃~85℃ |
| Toegestane omgevingsvochtigheid | 10…90% RV, niet-condenserend |
| Kabelinvoer | M18 fitting |
| Behuizing | Brandwerend ABS of PC |
| Bescherming | IP65 |
| Kleur | Wit |
| Gewicht | 1,0 kg |
Modellen
| Model | Aansluiting |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Leidingdiameter (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. debiet | Debiettoename ①&②Aangesloten |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Debietvermindering ①&③Aangesloten |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max. debiet | Debiettoename ①&②Aangesloten |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Debietvermindering ①&③Aangesloten |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Opmerking:
①Voor debieten met de suffix "Z" moet de 6 inch peddel worden geïnstalleerd.
②De debieteenheid van de bovenstaande tabel is GPM (m /h)
De flowsensor kan in elke positie worden geïnstalleerd, ver van ellebogen of vernauwingen, met de pijl op de stroomrichting. Als de pijp verticaal is, herkalibreer dan het bereik om het peddelgewicht in evenwicht te brengen. Als het apparaat naar beneden is gemonteerd, let dan op slakken en breng het aan in een rechte pijp die ver verwijderd is van filters, kleppen, enz., met een lengte van minimaal 5 keer de diameter van de pijp stroomopwaarts en stroomafwaarts van de unit.
Opmerking:
De flowsensor is in de fabriek gekalibreerd op zijn minimale gevoeligheid. Om de ingestelde waarde te verhogen, draait u de afstelschroef met de klok mee. De uitschakelklep moet ≥ het minimale debiet zijn dat nodig is om de bescherming van de installatie te garanderen.
| Peddel installeren | |
| Pijp | NR. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 V: Wat is de levertijd?
A: Afhankelijk van de specificatie en hoeveelheid van uw bestelling, over het algemeen 4
dagen voor normale standaardproducten binnen 10 stuks.
2 V: Bent u fabrikant of handelsonderneming?
A: Wij zijn fabrikant met vele jaren ervaring. We hebben onze
eigen fabriek. Welkom om onze fabriek te bezoeken.
3 V: Kunnen we ons logo op de producten gebruiken?
A: Ja. We kunnen OEM-service bieden.
4 V: Heeft u producten met een explosieveilig certificaat?
A: Ja, we kunnen intrinsiek veilige en vlamwerende certificaten aanbieden.
5 V: Wat is de garantie van uw producten?
A: Normaal is 12 maanden.
6 V: Wat is het transportmiddel?
A: Express zoals TNT, Fedex, DHL, UPS, of logistiek per indicator.
