Productdetails:
|
| Type van verrichting: | On/Off, in één stadium, micro- schakelaar | Uitvoer: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| De plaatsende aanpassing van het stroomtarief: | Interne schroef | Detectie -element: | Peddelen |
| Markeren: | Spiraalvormige magnetische rotor Liquid Flow Sensors,PPS-vloeistofstroomsensoren,1L/min warmwaterstroommeter |
||

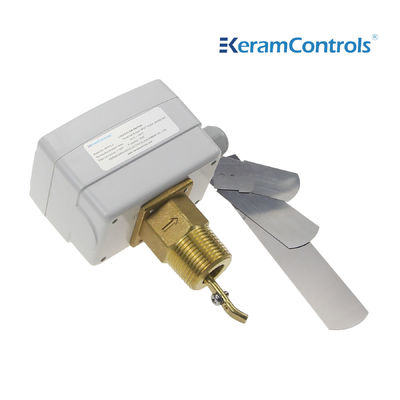

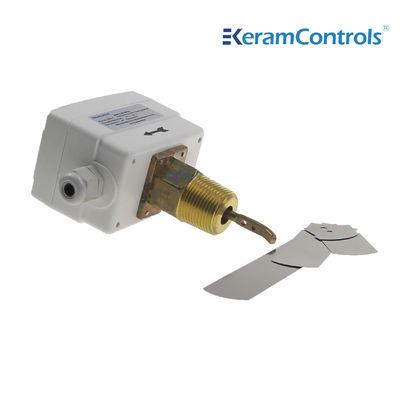

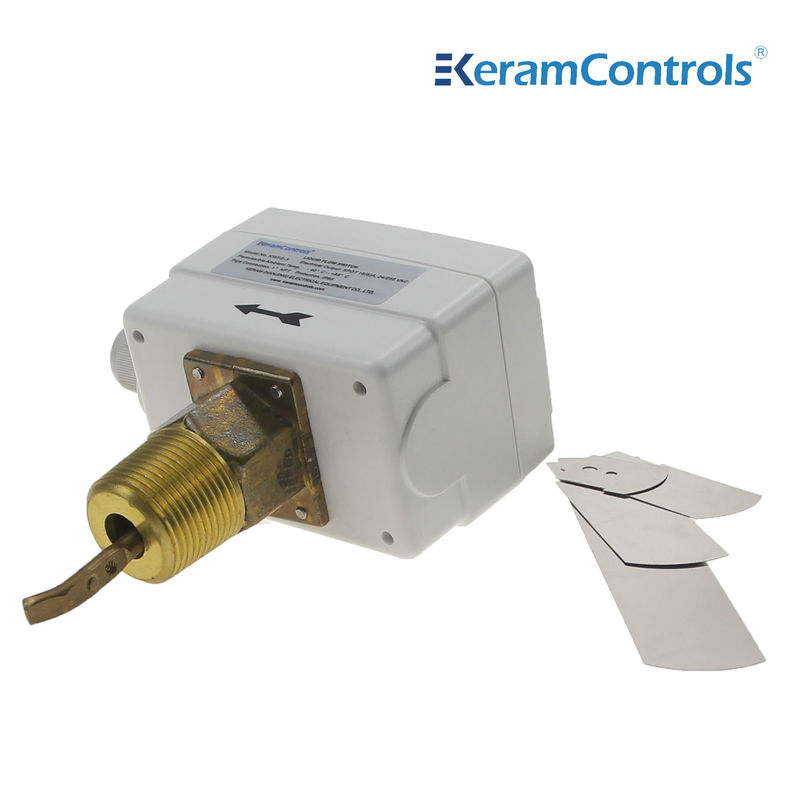

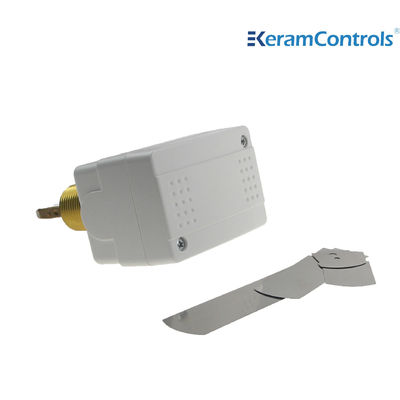

KWFS is een stroomschakelaar die het schakelsignaal uitvoert via de microschakelaar, die snel de stroominformatie kan terugkoppelen en ervoor zorgt dat de stroomsnelheid in de pijpleiding voldoet aan de eisen van de klant.
Regel en bewaak de vloeistofstroom van boilers, pompen, enz., van verwarmings-, koel- en airconditioningapparatuur.
Kenmerken
● Stroomregeling van water en normale media
● Vernieuwde SPDT-microschakelaar zorgt voor een betrouwbare schakelfunctie
●15(8A)250VAC schakelclassificatie
● IP65, klasse I behuizing
● Instelpunt instelbaar
● Roestvrijstalen schoep
● Messing materiaal
● Max. vloeistoftemperatuur 120℃
● Max. werkdruk 20Ba
| Type werking | Aan/Uit, enkelvoudig, microschakelaar |
| Uitgang | SPDT 15(8A) 24/250VAC |
| Debieten | Zie debiettabel |
| Aanpassing debietinstelling | Interne schroef |
| Detectie-element | Schoep |
| Vloeistoftoepassingen | Warm, gekoeld, put-, zwembad- en zeewater, pekel of ethyleenglycol |
| Onderdelenmateriaal in contact met vloeistof | Messing |
| Schoepmateriaal | Roestvrij staal |
| Vloeistoftemperatuur | -20℃~120℃ |
| Toegestane omgevingstemperatuur | -40℃~85℃ |
| Toegestane omgevingsvochtigheid | 10…90% RV, niet-condenserend |
| Kabelinvoer | M18 fitting |
| Behuizing | Brandwerend ABS of PC |
| Bescherming | IP65 |
| Kleur | Wit |
| Gewicht | 1,0 kg |
Typen model
| Model | Aansluiting |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Leidingdiameter (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. debiet | Debiettoename ①&②Verbonden |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Debietvermindering ①&③Verbonden |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max. debiet | Debiettoename ①&②Verbonden |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Debietvermindering ①&③Verbonden |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Opmerking:
①Voor debieten met de suffix "Z" moet de 6 inch schoep worden geïnstalleerd.
②De debieteenheid van de bovenstaande tabel is GPM (m /h)
De stroomschakelaar kan in elke positie worden geïnstalleerd, ver van ellebogen of vernauwingen, met een pijl op de stroomrichting. Als de pijp verticaal is, herkalibreer dan het bereik om het gewicht van de schoep in evenwicht te brengen. Als het apparaat naar beneden is gemonteerd, let dan op slakken en breng het aan in een rechte pijp die ver verwijderd is van filters, kleppen, enz., met een lengte van minimaal 5 keer de diameter van de pijp stroomopwaarts en stroomafwaarts van de eenheid.
Opmerking:
De stroomschakelaar is in de fabriek gekalibreerd op zijn minimale gevoeligheid. Om de ingestelde klep te verhogen, draait u de afstelschroef met de klok mee. De uitschakelklep moet ≥ het minimale debiet zijn dat nodig is om de bescherming van de installatie te garanderen.
| Schoep installeren | |
| Pijp | NR. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 V: Wat is de levertijd?
A: Afhankelijk van de specificatie en hoeveelheid van uw bestelling, over het algemeen 4
dagen voor normale standaardproducten binnen 10 stuks.
2 V: Bent u fabrikant of handelsonderneming?
A: Wij zijn fabrikant met vele jaren ervaring. We hebben onze
eigen fabriek. Welkom om onze fabriek te bezoeken.
3 V: Kunnen we ons logo op de producten gebruiken?
A: Ja. We kunnen OEM-service bieden.
4 V: Heeft u producten met een explosieveilig certificaat?
A: Ja, we kunnen intrinsieke veiligheid en explosieveilige certificaten aanbieden.
5 V: Wat is de garantie van uw producten?
A: Normaal is 12 maanden.
6 V: Wat is het transportmiddel?
A: Express zoals TNT, Fedex, DHL, UPS, of logistiek per indicator.
