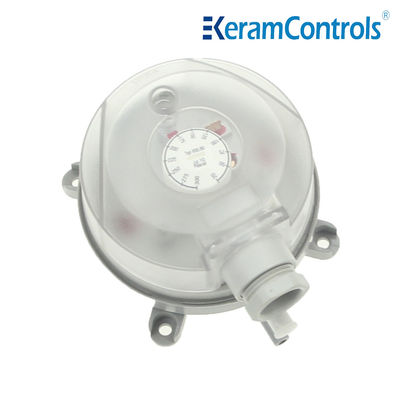

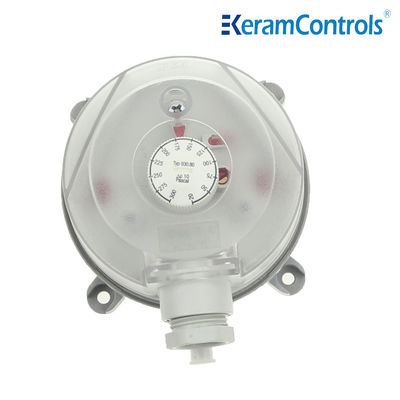

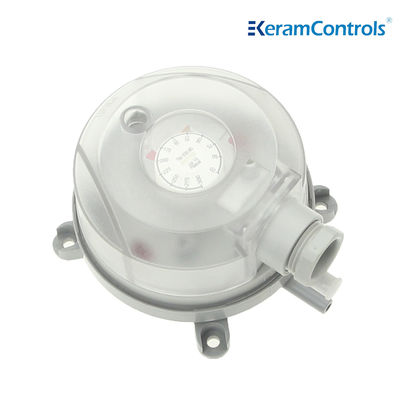

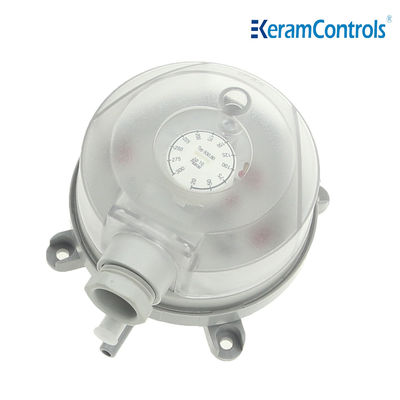

IP54 ABS Verstelbare drukdifferentiële schakelaar voor luchtfilter
| Model: | QAD | Media: | Lucht, niet-brandbare en niet-agressieve gassen |
|---|---|---|---|
| Maximale bedrijfsdruk: | 10 kPa | Mate van bescherming: | IP54 (met deksel) |
| Elektrische verbinding: | 6.3x0,8 lemmen 46244 of schroefkoppels | Goedkeuring: | UL,CE,RoHS |
| Verbinding: | φ6,0 mm voor buisverbinding | ||
| Markeren |
IP54 verstelbare drukdifferentieel,ABS-verstelbare drukverschuiver,een witte drukverschuiver voor het luchtfilter |
||
IP54 ABS Verstelbare drukdifferentiële schakelaar voor luchtfilter
Beschrijving
QAD-serie luchtdrukcontroles worden gebruikt om kleine drukveranderingen te detecteren en worden veel gebruikt om de doorstroming van de luchtgever te controleren, om ventilator en airconditioner te controleren.Het is ook geschikt voor oververhitting en vorstbescherming in industriële koelsystemenDankzij het uitstekende ontwerp kan het setpoint visueel worden aangepast.
Technische specificaties
| Model | QAD |
| Media | Lucht, niet-brandbare en niet-agressieve gassen |
| Maximale werkdruk | 10 kPa |
| Montagepositie | Diafragma in elk verticaal vlak |
| Grade van bescherming | IP54 (met deksel) |
| Werktemperatuur | -40°C tot 85°C |
| Contactregeling | SPDT |
| Elektrische rating | Voor de toepassing van de onderstaande voorschriften: |
| Stroom 1,5A resistent (inductief 0,4A) 250V | |
| Elektrische aansluiting | 6.3x0.8 lemmen 46244 of schroefkoppels |
| Materiaal | Behuizing: ABS |
| Verbindingen voor leidingen: ABS | |
| Membraan: siliconen | |
| Kabelschuit:PVC | |
| Gewicht | 0.15 kg ((0,35 kg met flexibele buis) |
| Verbinding | φ6,0 mm voor buisverbinding |
| Goedkeuring | UL,CE,RoHS |
Afmetingen ((mm)
Installatieverbindingen
De QAD-serie luchtdrukregelaars zijn fabrieksgekalibreerd voor verticale positie.
• met de dekking naar boven gericht, is het schakelpunt 15 Pa hoger dan de schaal;
• met de dekking naar beneden gericht, is het schakelpunt 15 Pa lager dan de schaal.
Opmerking:Installeer niet ondersteboven met een druk van minder dan 50 pa!
Elektrische bedrading
Productassortiment
| Model | Drukbereik | Differentieel | Tolerantie |
| QAD-1 | 20 tot en met 200 Pa | 10 Pa | ±15% |
| QAD-2 | 30 tot en met 300 Pa | 10 Pa | ±15% |
| QAD-3 | 40 tot en met 400 Pa | 20Pa | ±15% |
| QAD-4 | 50 tot en met 500 Pa | 20Pa | ±15% |
| QAD-5 | 200 tot en met 1000 Pa | 100 Pa | ±15% |
| QAD-6 | 500 tot en met 2500 Pa | 150 Pa | ±15% |
| QAD-7 | 1000 tot 5000 Pa | 250 Pa | ±15% |
- De in dit formulier vermelde prestaties kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van verbeteringen in het ontwerp.
