QAD-luchtconditionair ventilator drukdifferentiële schakelaar IP54
| Model: | QAD | Media: | Lucht, niet-brandbare en niet-agressieve gassen |
|---|---|---|---|
| Maximale bedrijfsdruk: | 10 kPa | Montagepositie: | Diafragma in elk verticaal vlak |
| Mate van bescherming: | IP54 (met deksel) | Bedrijfstemperatuur: | -40 ℃ tot 85 ℃ |
| Markeren |
QAD-ventilatorverschildrukschakelaar,10 kPa ventilatordifferentialdrukschakelaar,IP54 drukverschil van de luchtcompressor |
||

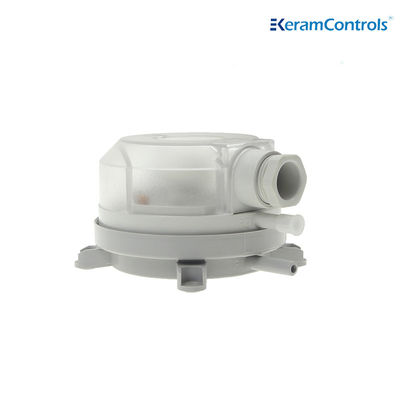

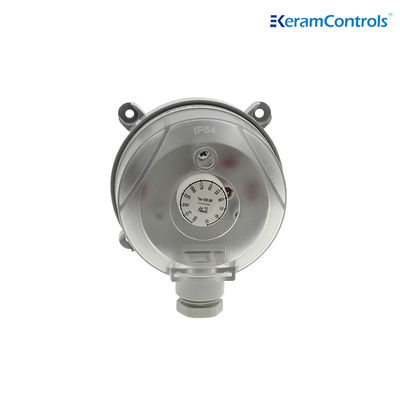

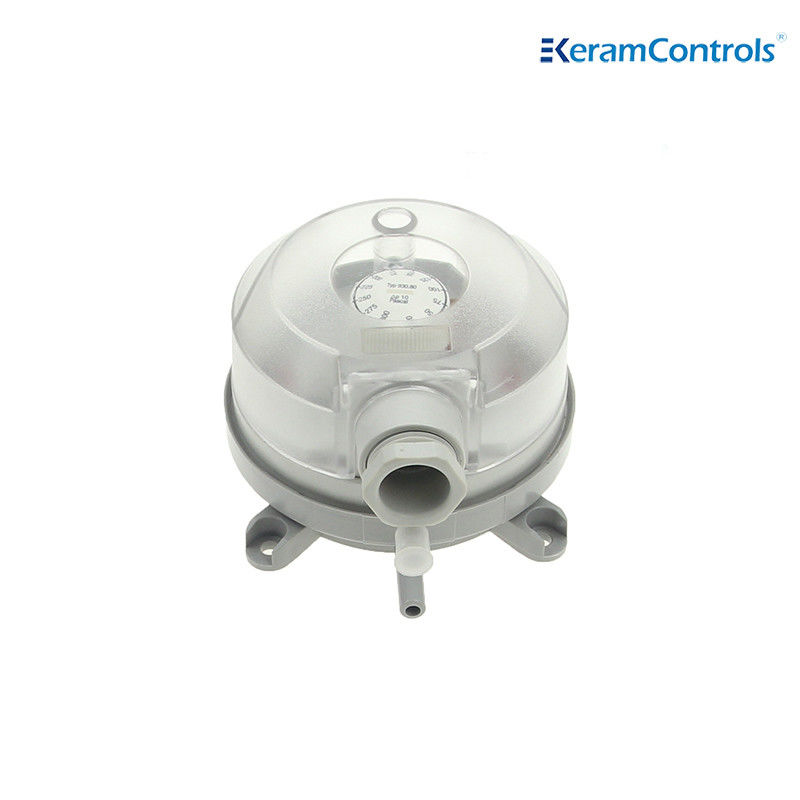

QAD-luchtconditionair ventilator drukverschil schakelaar IP54
Beschrijving
Een drukverschuiver voor kleine drukveranderingen wordt gebruikt om de ventilatoren en airconditioners te controleren.
QAD is een differentialdrukin staat om kleine drukveranderingen te detecteren vanwege de omvang en het bewezen ontwerp.Het schakelaar-instellingspunt of het schakelaarpunt kan zonder manometer worden verstelbaar door eenvoudig gebruik te maken van het instelknopje en de ingebouwde gekalibreerde visuele schaal.Deze schakelaar is uitgerust met een helder deksel dat niet alleen beschermt de instelknop om onvrijwillig te worden verplaatst, maar ook biedt klasse IP54 bescherming.
Technische specificaties
| Model | QAD |
| Media | Lucht, niet-brandbare en niet-agressieve gassen |
| Maximale werkdruk | 10 kPa |
| Montagepositie | Diafragma in elk verticaal vlak |
| Grade van bescherming | IP54 (met deksel) |
| Werktemperatuur | -40°C tot 85°C |
| Contactregeling | SPDT |
| Elektrische rating | Voor de toepassing van de onderstaande voorschriften: |
| Stroom 1,5A resistent (inductief 0,4A) 250V | |
| Elektrische aansluiting | 6.3x0.8 lemmen 46244 of schroefkoppels |
| Materiaal | Behuizing: ABS |
| Verbindingen voor leidingen: ABS | |
| Membraan: siliconen | |
| Kabelschuit:PVC | |
| Gewicht | 0.15 kg ((0,35 kg met flexibele buis) |
| Verbinding | φ6,0 mm voor buisverbinding |
| Goedkeuring | UL,CE,RoHS |
Afmetingen ((mm)
Installatieverbindingen
De QAD-serie luchtdrukregelaars zijn fabrieksgekalibreerd voor verticale positie.
• met de dekking naar boven gericht, is het schakelpunt 15 Pa hoger dan de schaal;
• met de dekking naar beneden gericht, is het schakelpunt 15 Pa lager dan de schaal.
Opmerking:Installeer niet ondersteboven met een druk van minder dan 50 pa!
Elektrische bedrading
Productassortiment
| Model | Drukbereik | Differentieel | Tolerantie |
| QAD-1 | 20 tot en met 200 Pa | 10 Pa | ±15% |
| QAD-2 | 30 tot en met 300 Pa | 10 Pa | ±15% |
| QAD-3 | 40 tot en met 400 Pa | 20Pa | ±15% |
| QAD-4 | 50 tot en met 500 Pa | 20Pa | ±15% |
| QAD-5 | 200 tot en met 1000 Pa | 100 Pa | ±15% |
| QAD-6 | 500 tot en met 2500 Pa | 150 Pa | ±15% |
| QAD-7 | 1000 tot 5000 Pa | 250 Pa | ±15% |
- De in dit formulier vermelde prestaties kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van verbeteringen in het ontwerp.
Veelgestelde vragen
1 V: Wat is de levertijd?
A: Volgens de specificaties en de hoeveelheid van uw bestelling, in het algemeen 4
Voor normale standaardproducten binnen 10 stuks.
2 V: Bent u fabrikant of handelsonderneming?
A: Wij zijn fabrikant met vele jaren ervaring.
We hebben onze eigen fabriek. Welkom bij ons.
3 V: Kunnen we ons logo op de producten gebruiken?
A: Ja. We kunnen OEM-service leveren.
4 V: Heeft u producten met ex-proof certificaat?
A: Ja, we kunnen intrinsieke veiligheid en vlambestendige certificaten aanbieden.
5 V: Wat is de garantie van uw producten?
A: Normaal is het 12 maanden.
6 V: Wat is het vervoermiddel?
A: Express zoals TNT,Fedex,DHL,UPS of logistiek per indicator.
