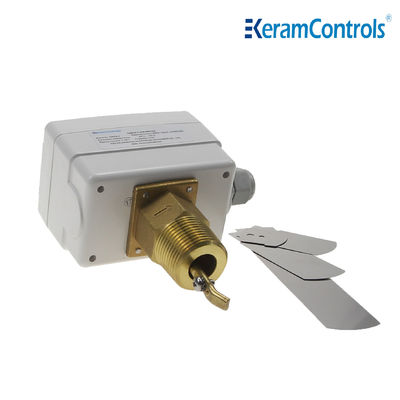

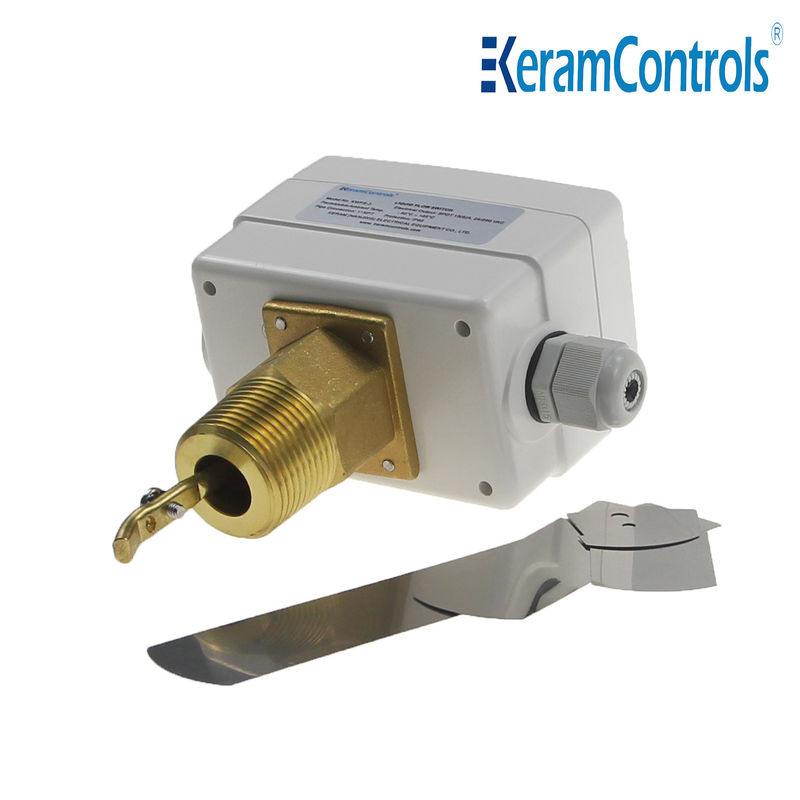

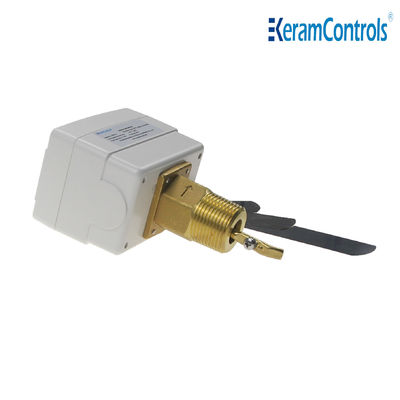

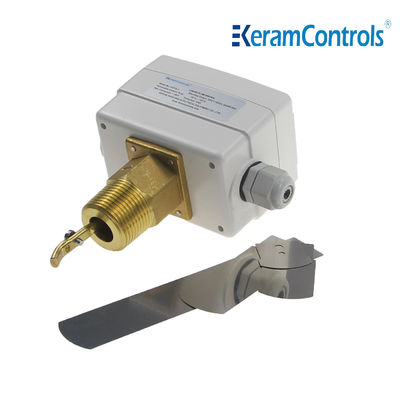

roestvrij staal paddle chiller flow switch HVAC
| Tipe operatie: | 50 | Aanpassing van de stroomstroominstelling: | Interne schroef |
|---|---|---|---|
| Sensorelement: | Peddelen | Toegestane omgevingstemperatuur: | op voorraad |
| Bescherming: | IP65 | ||
| Markeren |
3Way elektrisch gemotoriseerde kogelklep,DN20 Elektrisch gemotoriseerde kogelklep |
||
roestvrij staal paddle chiller flow switch HVAC
Beschrijving
De stroomschakelaar wordt hoofdzakelijk on-line of plug-in geïnstalleerd in middelgrote leidingen zoals water-, gas- en olieleidingen om de waterstroom in het waterstelsel te controleren.Wanneer de waterstroom hoger of lager is dan een bepaald instellingspunt, wordt het uitgangswaarschuwingssignaal geactiveerd en naar het apparaat verzonden en kan het systeem na ontvangst van het signaal de overeenkomstige aanwijzingsacties uitvoeren.
KWFS-stroomschakelaar is een stroomschakelaar die kan worden gebruikt om de stroom van water en conventionele media te regelen.en regelt het sluiten en openen van de micro-switch met de verandering van de stroomDe IP65-beschermingsniveau maakt het mogelijk om in ruwe omgevingen te worden gebruikt.
Toepassing
Controle en controle van de vloeistofstroom van ketels, pompen, enz., van verwarmings-, koelings- en airconditioningapparatuur.
Kenmerken
● Beheersing van de waterstroom en van normale media
● De gerenoveerde SPDT-micro-schakelaar zorgt voor een betrouwbare schakelaarfunctie
●15 ((8A) 250VAC-schakelaar
● IP65, klasse I behuizing
● Stelpunt verstelbaar
● Paddel van roestvrij staal
●Brassemateriaal
● Max. vloeistofttemperatuur 120°C
● Maximale werkdruk 20 Ba
Specificaties
| Type operatie | Aan/uit, enkelstaps, micro-schakelaar |
| Output | SPDT 15 ((8A) 24/250VAC |
| Stroompercentages | Zie de tabel van de doorstroming |
| Aanpassing van de stroomstroom | Inwendige schroef |
| Sensorelement | Paddelen |
| Vloeibare toepassingen | Warm, gekoeld, water uit putten, zwembaden en zeewater, zoutwater of ethyleglycol |
| Materialen van onderdelen die in contact komen met vloeistof | met een gewicht van niet meer dan 10 kg |
| Paddelmateriaal | van roestvrij staal |
| Temperatuur van de vloeistof | -20°C tot 120°C |
| Toegestane omgevingstemperatuur | -40°C tot 85°C |
| Toegestane luchtvochtigheid | 10...90% RH, niet-condenserend |
| Invoer van kabels | M18-toebehoren |
| Huizen | Brandweerstand ABS of PC |
| Bescherming | IP65 |
| Kleur | Wit |
| Gewicht | 1.0 kg |
Soorten modellen
| Model | Verbinding |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 " - 11⁄2 NPT |
Liquidity Flow Rate Tabel
| Lijnpijpgrootte (in.) | 1 | Een kwart. | Een halve. | 2 | Twee en een halve. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.stroom | Verhoging van de stroom ①&2Aansluiting |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Ik weet het niet.7 (14.7) |
35.2 (8.0) |
125 De volgende categorieën: |
57.01 (12,9) |
190.0 (43.1) |
74.0 (6,8) |
374.7 (85.1) |
204.7 (46.5) |
| Vermindering van de stroom ①&3Aansluiting |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.stroom | Verhoging van de stroom ①&2Aansluiting |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (Bijzondere maatregelen) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Vermindering van de stroom ①&3Aansluiting |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 5.7. |
28.6 (6,5) |
47.1 De Commissie heeft |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (9,0) |
|
Opmerking:
1Voor de doorstroming met het achtervoegsel "Z" moet de 6 inch paddle worden geïnstalleerd.
2De eenheid voor de doorstroming in de bovenstaande tabel is GPM (m/h)
Elektrische bedrading
Installatie
De stroomschakelaar kan in elke positie worden geïnstalleerd, ver van ellebogen of versnellers, met pijl op de stroomrichting.Als het apparaat naar beneden is gemonteerd, de slakken verzorgen en in een rechte buis, ver van filters, kleppen, enz., met een lengte van ten minste 5 maal de diameter van de buis stroomopwaarts en stroomafwaarts van de eenheid aanbrengen.
Opmerking:
De stroomschakelaar is in de fabriek gekalibreerd op de minimale gevoeligheid.De uitsluitklep moet ≥ de minimumstroom hebben die nodig is om de bescherming van de installatie te garanderen..
Afmetingen (mm)
Paddels
| Installeer Paddle | |
| Pijp | Nee, dat is niet zo. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 cm | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
Veelgestelde vragen
1 V: Wat is de levertijd?
A: Volgens de specificaties en de hoeveelheid van uw bestelling, in het algemeen 4
Voor normale standaardproducten binnen 10 stuks.
2 V: Bent u fabrikant of handelsonderneming?
A: Wij zijn fabrikant met vele jaren ervaring.
We hebben onze eigen fabriek. Welkom bij ons.
3 V: Kunnen we ons logo op de producten gebruiken?
A: Ja. We kunnen OEM-service leveren.
4 V: Heeft u producten met ex-proof certificaat?
A: Ja, we kunnen intrinsieke veiligheid en vlambestendige certificaten aanbieden.
5 V: Wat is de garantie van uw producten?
A: Normaal is het 12 maanden.
6 V: Wat is het vervoermiddel?
A: Express zoals TNT,Fedex,DHL,UPS of logistiek per indicator.
