micro-schakelaar waterstroomschakelaar voor HVAC
| Soort operatie: | 50 | Uitvoer: | T/T,L/C |
|---|---|---|---|
| Peddel materiaal: | Roestvrij staal | ||
| Markeren |
DN25 Elektrisch kogelventil,220VAC elektrische kogelklep |
||

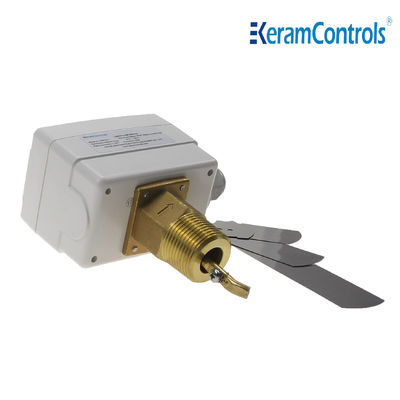

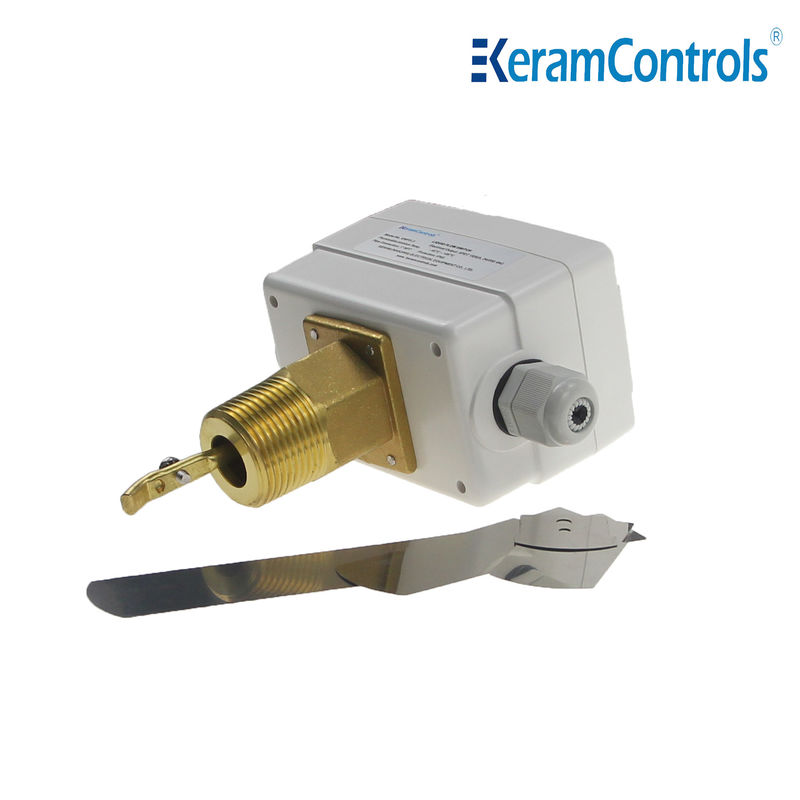

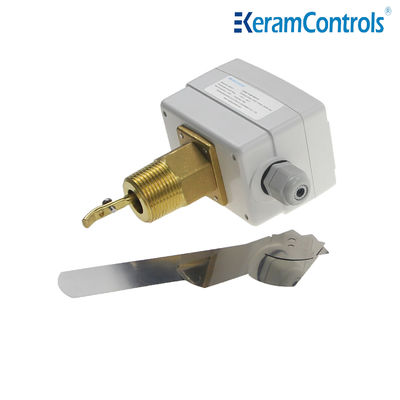

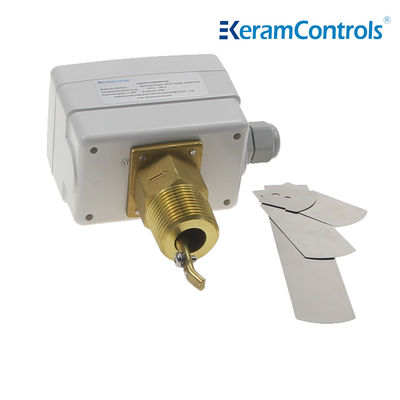

Microschakelaar waterstroomschakelaar voor hvac
Beschrijving
KWFS is een stromingsschakelaar met beschermingsklasse IP65, die kan worden gebruikt in ruwe omgevingen, en het contact met het medium is gemaakt van messing, wat de levensduur van de apparatuur lang kan maken.
Sollicitatie
Regel en bewaak de vloeistofstroom van ketels, pompen enz. van verwarmings-, koeling- en airconditioningapparatuur.
Functies
● Debietcontrole van water en normale media
● Gerenoveerde SPDT-microschakelaar zorgt voor een betrouwbare schakelfunctie
●15(8A)250VAC schakelaarvermogen
● IP65, klasse I-behuizing
● Instelpunt instelbaar
● Roestvrijstalen peddel
●Messing materiaal
● Max. vloeistoftemperatuur 120℃
● Maximale werkdruk 20Ba
Specificaties
| Soort operatie | Aan/uit, eentraps, microschakelaar |
| Uitvoer | SPDT 15(8A) 24/250VAC |
| Stroomsnelheden | Zie debiettabel |
| Aanpassing van de stroomsnelheid | Interne schroef |
| Sensorelement | Peddelen |
| Vloeibare toepassingen | Heet, gekoeld, bron-, zwembad- en zeewater, pekel- of ethyleenglycol |
| Materiaal van onderdelen in contact met vloeistof | Messing |
| Peddelmateriaal | Roestvrij staal |
| Vloeibare temperatuur | -20℃~120℃ |
| Toegestane omgevingstemperatuur | -40℃~85℃ |
| Toegestane omgevingsvochtigheid | 10…90% RH, niet-condenserend |
| Kabelinvoer | M18-fitting |
| Huisvesting | Brandwerendheid ABS of PC |
| Bescherming | IP65 |
| Kleur | Wit |
| Gewicht | 1,0 kg |
Soorten modellen
| Model | Verbinding |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
Vloeistofdebiettabel
| Maat leidingleiding (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.debiet | Stroomverhoging ①&②Verbonden |
4.2 (1,0) |
5.8 (1.3) |
7.5 (1,7) |
13.7 (3.1) |
17.6 (4,0) |
27.5 (6.2) |
64..7 (14,7) |
35.2 (8,0) |
125 (28,4) |
57.01 (12,9) |
190,0 (43,1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Stroomdaling ①&③Verbonden |
2.5 (0,6) |
3.7 (0,8) |
5,0 (1.1) |
9.7 (2.2) |
11.9 (2,7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22,9) |
41,0 (9.3) |
158,0 (35,9) |
54,0 (12.3) |
319,7 (72,6) |
170,0 (3806) |
|
| Max.stroom | Stroomverhoging ①&②Verbonden |
9.2 (2.1) |
13.3 (3,0) |
17.6 (4,0) |
26.9 (6.1) |
30,8 (7,0) |
50,2 (11.4) |
127,6 (29.0) |
81,0 (18.4) |
245,0 (55,6) |
118,0 (26,8) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Stroomdaling ①&③Verbonden |
8.1 (2,0) |
12.5 (2,8) |
16.3 (3,7) |
25.1 (5,7) |
28.6 (6,5) |
47.1 (10.7) |
122,0 (27,7) |
76,2 (17.3) |
234,7 (53,3) |
111,0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Opmerking:
①Voor stroomsnelheden met het achtervoegsel "Z" moet de 6 inch-peddel worden geïnstalleerd.
②De debieteenheid van de bovenstaande tabel is GPM (m /h)
Elektrische bedrading
Installatie
De stromingsschakelaar kan in elke positie worden geïnstalleerd, ver van ellebogen of smoringen, met een pijl op de stromingsrichting. Als de pijp verticaal is, moet u het bereik opnieuw kalibreren om het peddelgewicht in evenwicht te brengen. Als het apparaat naar beneden is gemonteerd, zorg dan voor slakken en breng het aan in een rechte pijp, ver verwijderd van filters, kleppen, enz., met een lengte van minstens 5 keer de diameter van de pijp stroomopwaarts en stroomafwaarts van de unit.
Opmerking:
De stromingsschakelaar is in de fabriek gekalibreerd op de minimale gevoeligheid. Om de ingestelde klep te verhogen, draait u de stelschroef met de klok mee. De uitschakelklep moet ≥ het minimale debiet zijn dat nodig is om de bescherming van de installatie te garanderen.
Afmetingen (mm)
Peddels
| Peddel installeren | |
| Pijp | NEE. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
