10-90%RH de Sensorschakelaar van de Waterstroom
| Aanpassing van de stroomsnelheid: | Interne schroef | Materiaal van onderdelen in contact met vloeistof: | Messing |
|---|---|---|---|
| Kabelinvoer: | M18 Montage | ||
| Markeren |
90%RH vloeibare Stroomschakelaar,M18 Schakelaar van de Montage de Vloeibare Stroom,M18 de Sensorschakelaar van de Waterstroom |
||

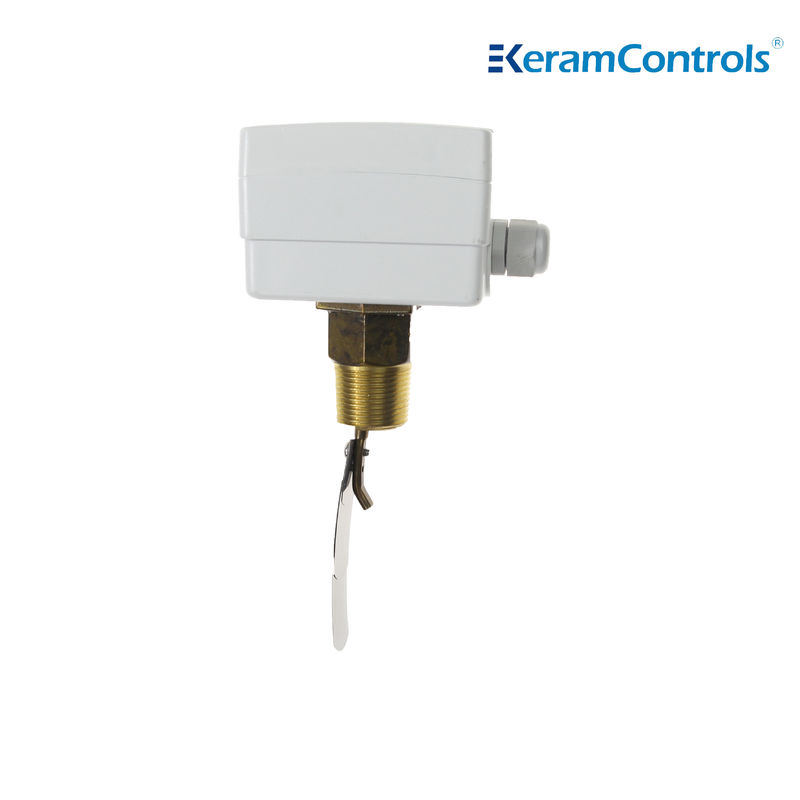

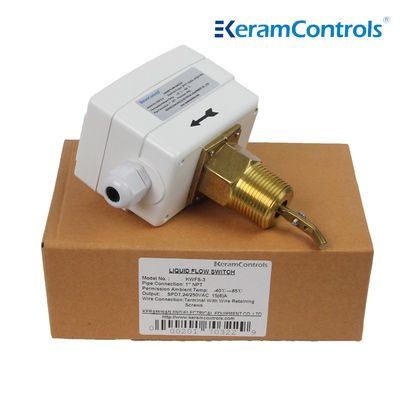

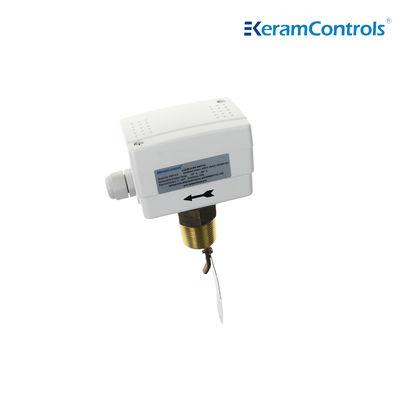

10-90% RH waterflow sensor switch.
Beschrijving
Het product bevat geen blazen die gemakkelijk falen kunnen veroorzaken.en elektrische componenten niet direct contact met metalen componenten met grote temperatuur verschillenEr is geen probleem van elektrische componenten die gecondenseerd water produceren en corrosie veroorzaken.
KWFS series liquid flow switch has SPDT output, excellent performance, high precision and reliability, can be installed in water pipes and non-corrosive liquids to copper, and is easy to install, kan worden geïnstalleerd in waterpijpen en niet-corrosive vloeistoffen naar koper, en is gemakkelijk te installeren,De flow value control is verstelbaar., en het herhaalde actiepunt is stabiel, zodat de apparatuur accuraat de media flow kan controleren.
Toepassing
Controle en controle van de vloeistofstroom van ketels, pompen, enz., van verwarmings-, koelings- en airconditioningapparatuur.
Kenmerken
● Beheersing van de waterstroom en van normale media
● De gerenoveerde SPDT-micro-schakelaar zorgt voor een betrouwbare schakelaarfunctie
●15 ((8A) 250VAC-schakelaar
● IP65, klasse I behuizing
● Stelpunt verstelbaar
● Paddel van roestvrij staal
●Brassemateriaal
● Max. vloeistofttemperatuur 120°C
● Maximale werkdruk 20 Ba
Specificaties
| Type operatie | Aan/uit, enkelstaps, micro-schakelaar |
| Output | SPDT 15 ((8A) 24/250VAC |
| Stroompercentages | Zie de tabel van de doorstroming |
| Aanpassing van de stroomstroom | Inwendige schroef |
| Sensorelement | Paddelen |
| Vloeibare toepassingen | Warm, gekoeld, water uit putten, zwembaden en zeewater, zoutwater of ethyleglycol |
| Materialen van onderdelen die in contact komen met vloeistof | met een gewicht van niet meer dan 10 kg |
| Paddelmateriaal | van roestvrij staal |
| Temperatuur van de vloeistof | -20°C tot 120°C |
| Toegestane omgevingstemperatuur | -40°C tot 85°C |
| Toegestane luchtvochtigheid | 10...90% RH, niet-condenserend |
| Invoer van kabels | M18-toebehoren |
| Huizen | Brandweerstand ABS of PC |
| Bescherming | IP65 |
| Kleur | Wit |
| Gewicht | 1.0 kg |
Soorten modellen
| Model | Verbinding |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 " - 11⁄2 NPT |
Liquidity Flow Rate Tabel
| Lijnpijpgrootte (in.) | 1 | Een kwart. | Een halve. | 2 | Twee en een halve. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.stroom | Verhoging van de stroom ①&2Aansluiting |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
125 De volgende categorieën: |
57.01 (12,9) |
190.0 (43.1) |
74.0 (6,8) |
374.7 (85.1) |
204.7 (46.5) |
| Vermindering van de stroom ①&3Aansluiting |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.stroom | Verhoging van de stroom ①&2Aansluiting |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (Bijzondere maatregelen) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Vermindering van de stroom ①&3Aansluiting |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 5.7. |
28.6 (6,5) |
47.1 De Commissie heeft |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (9,0) |
|
Opmerking:
1Voor de doorstroming met het achtervoegsel "Z" moet de 6 inch paddle worden geïnstalleerd.
2De eenheid voor de doorstroming in de bovenstaande tabel is GPM (m/h)
Elektrische bedrading
Installatie
De stroomschakelaar kan in elke positie worden geïnstalleerd, ver van ellebogen of versnellers, met pijl op de stroomrichting.Als het apparaat naar beneden is gemonteerd, de slakken verzorgen en in een rechte buis, ver van filters, kleppen, enz., met een lengte van ten minste 5 maal de diameter van de buis stroomopwaarts en stroomafwaarts van de eenheid aanbrengen.
Opmerking:
De stroomschakelaar is in de fabriek gekalibreerd op de minimale gevoeligheid.De uitsluitklep moet ≥ de minimumstroom hebben die nodig is om de bescherming van de installatie te garanderen..
Afmetingen (mm)
Paddels
| Installeer Paddle | |
| Pijp | Nee, dat is niet zo. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 cm | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
