Differentiële drukschakelaar Verstelbare luchtbar voor 1/4" ID
| Model: | QAD | Contactregeling: | SPDT |
|---|---|---|---|
| Media: | Lucht, niet-brandbare en niet-agressieve gassen | Maximale bedrijfsdruk: | 10 kPa |
| Montagepositie: | Diafragma in elk verticaal vlak | Mate van bescherming: | IP54 (met deksel) |
| Bedrijfstemperatuur: | -40 ℃ tot 85 ℃ | ||
| Markeren |
10kPa regelbare Differentiële Drukschakelaar,1/4 Differentiële de Drukschakelaar van identiteitskaart,Regelbare Lucht Barb Pressure Switch |
||

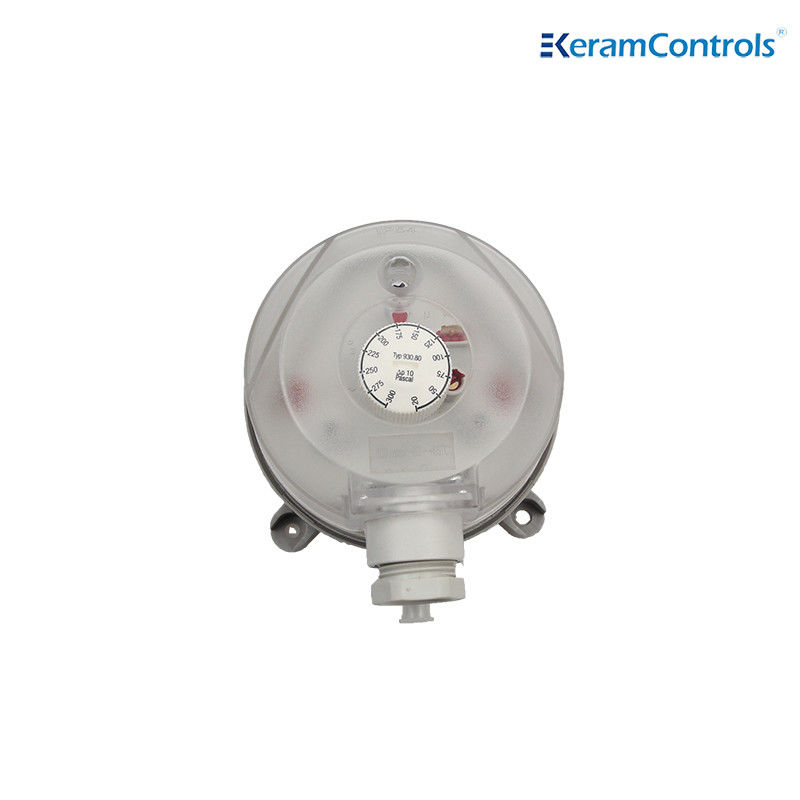

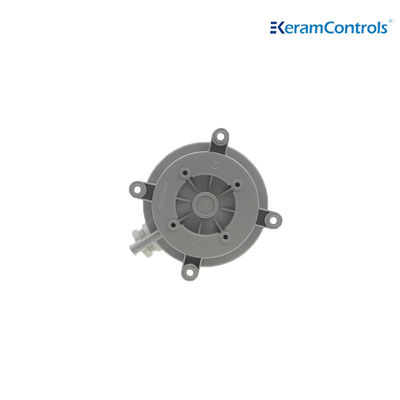

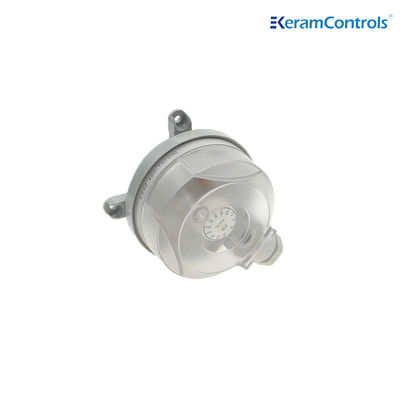

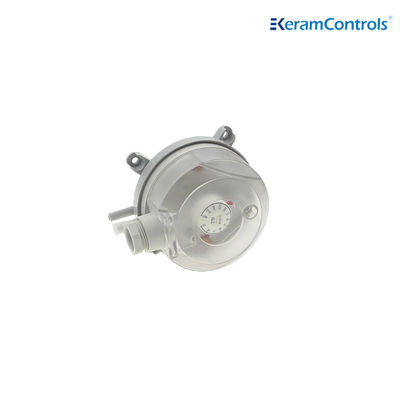

Differentiële drukschakelaar, verstelbaar, lucht, bar voor 1/4" ID
Beschrijving
De ADPS/EDPS-reeks verstelbare drukdifferentiële schakelaar is ontworpen voor druk, vacuüm en drukdifferentiële schakelaars.De dubbele schaal aanpassing knop in inches waterkolom en pascals maakt het mogelijk om wijzigingen aan de schakeling druk te maken zonder een drukmeterDe ADPS/EDPS is verkrijgbaar met instellingen van 0,08 inch (20 Pa) tot 20 inch (5000 Pa).6 lichaam maken de serie ADPS ideaal voor gebruik met lucht en andere niet-brandbare gassenDe serie EDPS-modellen voldoen aan de UL508 en zijn vervaardigd van kunststof met een plenum-kwaliteit.
Technische specificaties
| Model | QAD |
| Media | Lucht, niet-brandbare en niet-agressieve gassen |
| Maximale werkdruk | 10 kPa |
| Montagepositie | Diafragma in elk verticaal vlak |
| Grade van bescherming | IP54 (met deksel) |
| Werktemperatuur | -40°C tot 85°C |
| Contactregeling | SPDT |
| Elektrische rating | Voor de toepassing van de onderstaande voorschriften: |
| Stroom 1,5A resistent (inductief 0,4A) 250V | |
| Elektrische aansluiting | 6.3x0.8 lemmen 46244 of schroefkoppels |
| Materiaal | Behuizing: ABS |
| Verbindingen voor leidingen: ABS | |
| Membraan: siliconen | |
| Kabelschuit:PVC | |
| Gewicht | 0.15 kg ((0,35 kg met flexibele buis) |
| Verbinding | φ6,0 mm voor buisverbinding |
| Goedkeuring | UL,CE,RoHS |
Afmetingen ((mm)
Installatieverbindingen
De QAD-serie luchtdrukregelaars zijn fabrieksgekalibreerd voor verticale positie.
• met de dekking naar boven gericht, is het schakelpunt 15 Pa hoger dan de schaal;
• met de dekking naar beneden gericht, is het schakelpunt 15 Pa lager dan de schaal.
Opmerking:Installeer niet ondersteboven met een druk van minder dan 50 pa!
Elektrische bedrading
Productassortiment
| Model | Drukbereik | Differentieel | Tolerantie |
| QAD-1 | 20 tot en met 200 Pa | 10 Pa | ±15% |
| QAD-2 | 30 tot en met 300 Pa | 10 Pa | ±15% |
| QAD-3 | 40 tot en met 400 Pa | 20Pa | ±15% |
| QAD-4 | 50 tot en met 500 Pa | 20Pa | ±15% |
| QAD-5 | 200 tot en met 1000 Pa | 100 Pa | ±15% |
| QAD-6 | 500 tot en met 2500 Pa | 150 Pa | ±15% |
| QAD-7 | 1000 tot 5000 Pa | 250 Pa | ±15% |
- De in dit formulier vermelde prestaties kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van verbeteringen in het ontwerp.
