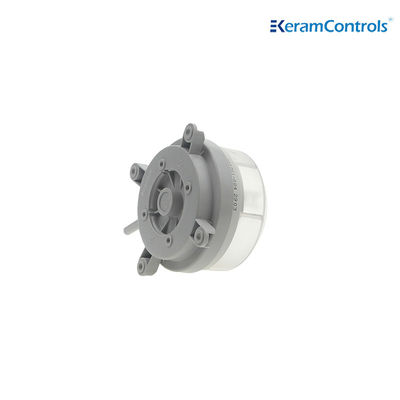

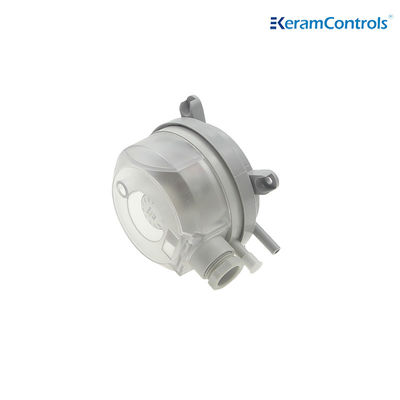

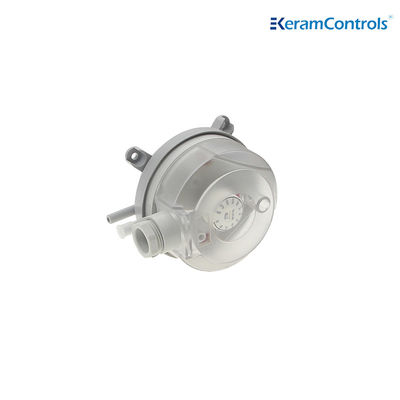

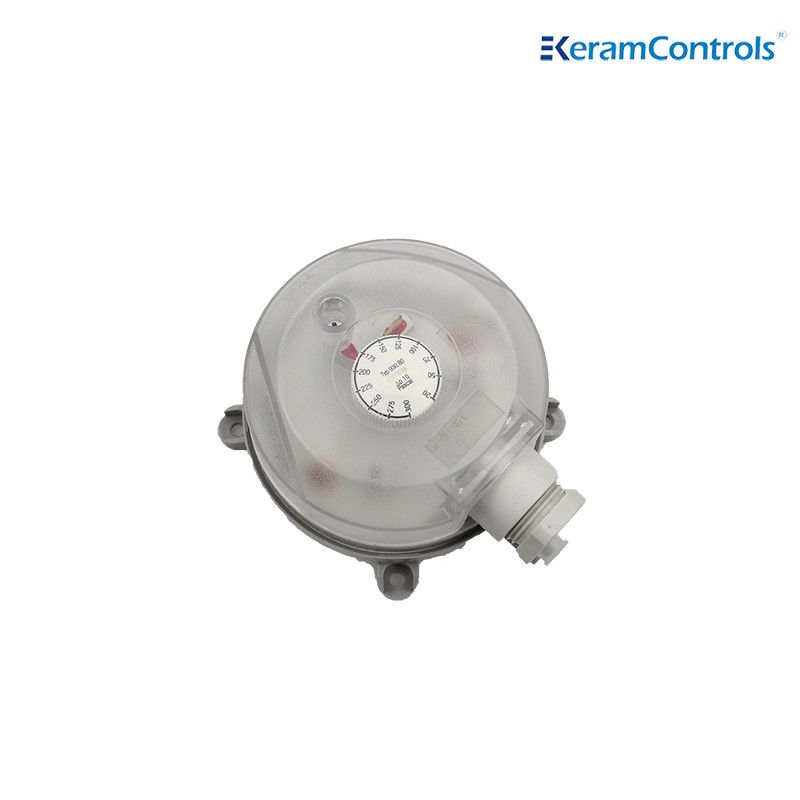

-40~85°C IP54 Differenciële luchtdrukschakelaar
| Model: | QAD | Contactregeling: | SPDT |
|---|---|---|---|
| Media: | Lucht, niet-brandbare en niet-agressieve gassen | Maximale bedrijfsdruk: | 10 kPa |
| Montagepositie: | Diafragma in elk verticaal vlak | Mate van bescherming: | IP54 (met deksel) |
| Bedrijfstemperatuur: | -40 ℃ tot 85 ℃ | ||
| Markeren |
IP54 Luchtdrukschakelaar,10 kPa differentiële luchtdrukschakelaar,SPDT-differentiële drukschakelaars |
||
-40~85°C IP54 Differenciële luchtdrukschakelaar
Beschrijving
De QAD-serie differentialdrukschakelaars zijn drukschakelaars voor algemeen gebruik die zijn ontworpen voor zowel HVAC- als energiebeheersingstoepassingen.negatiefDe NEMA 3 (IP54) weerbestendige plastic behuizing bevat een On/Off,een microvergrendelaar met één fase en twee door een siliconen diafragma gescheiden drukkamers,De behuizing bevat ook een 1⁄2 ̊-geleidings knock-out en beschermt tegen toevallig contact met de schroeven van de schakelaars en de fabrieksgekalibreerde lineaire instelknop.Het instellingspunt kan worden ingesteld zonder vergelijking met een veldmeter, manometer of magneheliek.
Technische specificaties
| Model | QAD |
| Media | Lucht, niet-brandbare en niet-agressieve gassen |
| Maximale werkdruk | 10 kPa |
| Montagepositie | Diafragma in elk verticaal vlak |
| Grade van bescherming | IP54 (met deksel) |
| Werktemperatuur | -40°C tot 85°C |
| Contactregeling | SPDT |
| Elektrische rating | Voor de toepassing van de onderstaande voorschriften: |
| Stroom 1,5A resistent (inductief 0,4A) 250V | |
| Elektrische aansluiting | 6.3x0.8 lemmen 46244 of schroefkoppels |
| Materiaal | Behuizing: ABS |
| Verbindingen voor leidingen: ABS | |
| Membraan: siliconen | |
| Kabelschuit:PVC | |
| Gewicht | 0.15 kg ((0,35 kg met flexibele buis) |
| Verbinding | φ6,0 mm voor buisverbinding |
| Goedkeuring | UL,CE,RoHS |
Afmetingen ((mm)
Installatieverbindingen
De QAD-serie luchtdrukregelaars zijn fabrieksgekalibreerd voor verticale positie.
• met de dekking naar boven gericht, is het schakelpunt 15 Pa hoger dan de schaal;
• met de dekking naar beneden gericht, is het schakelpunt 15 Pa lager dan de schaal.
Opmerking:Installeer niet ondersteboven met een druk van minder dan 50 pa!
Elektrische bedrading
Productassortiment
| Model | Drukbereik | Differentieel | Tolerantie |
| QAD-1 | 20 tot en met 200 Pa | 10 Pa | ±15% |
| QAD-2 | 30 tot en met 300 Pa | 10 Pa | ±15% |
| QAD-3 | 40 tot en met 400 Pa | 20Pa | ±15% |
| QAD-4 | 50 tot en met 500 Pa | 20Pa | ±15% |
| QAD-5 | 200 tot en met 1000 Pa | 100 Pa | ±15% |
| QAD-6 | 500 tot en met 2500 Pa | 150 Pa | ±15% |
| QAD-7 | 1000 tot 5000 Pa | 250 Pa | ±15% |
- De in dit formulier vermelde prestaties kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van verbeteringen in het ontwerp.
