Hoog Lage Drukcontrolemechanisme voor de Compressorwater van de Koelingslucht
| Model: | QYD | Bedrijfstemperatuur: | -20~120℃ |
|---|---|---|---|
| Bescherming: | IP33 | ||
| Markeren |
IP33 lage Drukcontrolemechanisme,De Lage Drukcontrolemechanisme van QYD,250V hoge drukcontrolemechanisme |
||

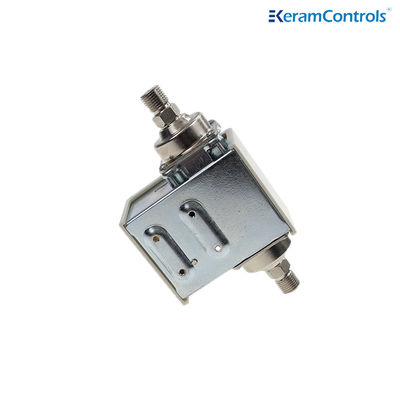

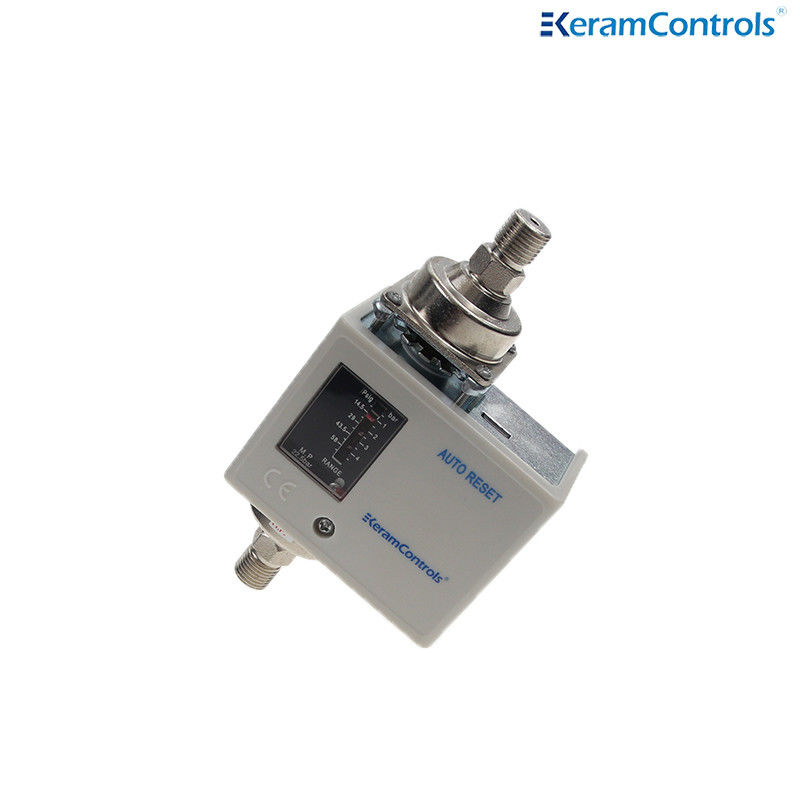

Hoog-laagdrukregelaar voor koeling Luchtcompressor Water
Beschrijving
De QYD-differentialdrukschakelaar biedt een unieke combinatie van compacte afmetingen, uitstekende prestaties, milieubescherming, lange levensduur en flexibiliteit in het ontwerp.De hoge resolutie micro-switch en gevoelige diafragma's combineren om een smalle deadband en hoge stabiliteit.Een handig, intern en veiligheids slot toegankelijk aanpassingswiel is meerdraaiend om een gemakkelijke instelpuntaanpassing te bieden.Typische toepassingen van de schakelaar zijn filtermonitoring en proof-of-flow in afvalwater, bioverwerking, voedingsmiddelen en dranken, HVAC en gasverwerkende industrieën.
QYD-serie differentialdrukregelaars is ontworpen om de stroom door pompen te bewijzen
Vernieuwde SPDT-micro-schakelaar zorgt voor de betrouwbare schakelaarfunctie
Gebruikt in gefluoreerd koelmiddel, maar ook in lucht en vloeistof ((-20 tot 120°C)
Flexibel bevestigingsbeugel geschikt voor verschillende toepassingen
Verscheidene verbindingen zijn op aanvraag beschikbaar
IP33-classificatie
CE-goedkeuring
Model specificatie
| Model | Differentieel ((Bar) | Fabrieksinstelling | Maximaal werk druk |
|
| Min. | Maximaal | |||
| QYD2C | 0.5 | 2 | 0.5 | 12 |
| QYD4C | 0.5 | 3.5 | 1 | 12 |
| QYD4CH | 0.5 | 3.5 | 1 | 30 |
| QYD6CH | 1 | 6 | 6 | 30 |
| QYD4C/B | 0.3 | 4 | 0.3 | 17 |
Afmetingen ((mm)
Elektriciteit
|
Nominale ampere ((A)) Nominale spanning ((V) |
125 V A.C. |
250 V A.C. |
|
| Niet-inductieve stroom | 20A | 10A | |
| Inductieve Stroom |
Volledige lading | 15A | 8A |
| Vergrendelde rotor | 72A | ||
Contactfunctie
| 1 | Gemeenschappelijke terminal |
| 2 | Dichtbij toename van de druk |
| 3 | De druk is bijna afgenomen. |
L Bewegingsrichting op de pers Verhoging bij hoge pers.
Verbinding en installatie
Montageplaat
Bedieningsinstructies
1De nieuwe buitenkap, twee vingers knijpen beide kanten van het plastic deksel,openen de buitenkap kan worden gepompt;
2. moet worden geïnstalleerd in de pijp, moet twee sleutel en draaien strak;
3Installeer de controller niet boven de elektrische waarde van het apparaat.
