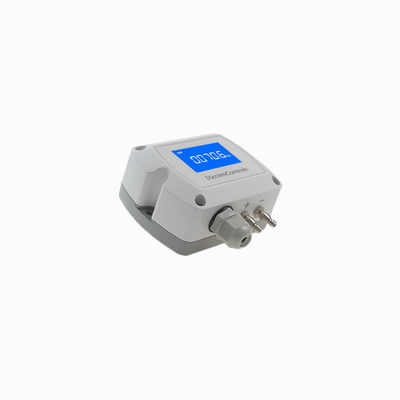

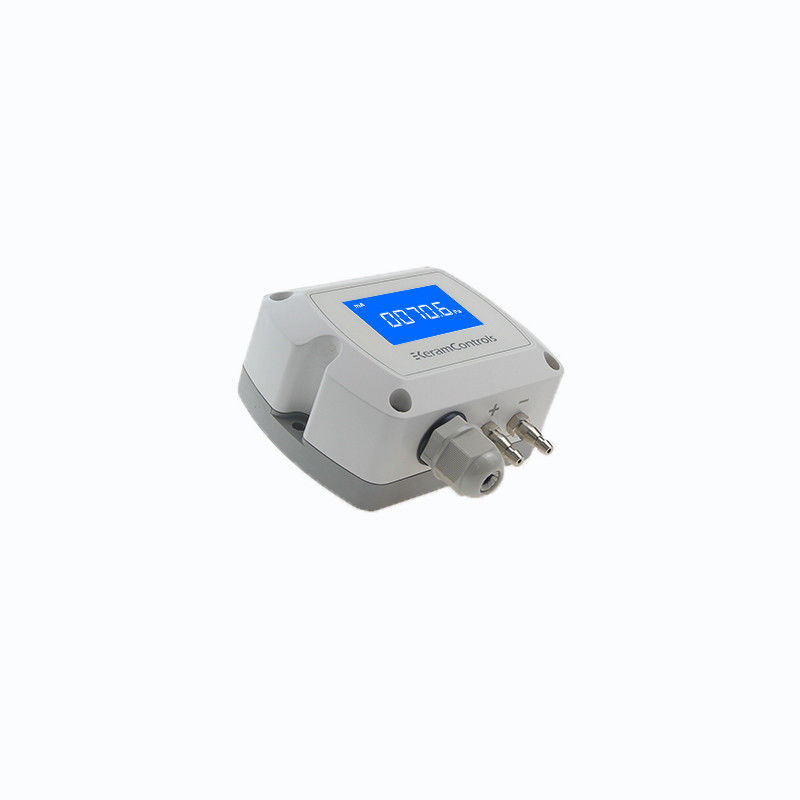

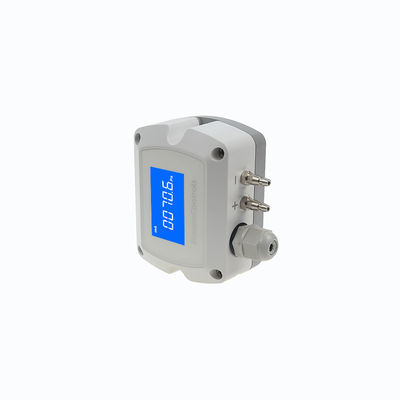

IP65 digitale Differentiële Druksensor voor HVAC-systeem
| Media: | Lucht en neutrale gassen | Automatische nul: | Handmatige kalibratie |
|---|---|---|---|
| Beschermingsklasse: | IP65/NEMA 4 | Nauwkeurigheid: | <±1% FS@-5 tot +65℃ |
| Bedrijfstemperatuur: | -20 ··· +70°C | Woonbescherming: | IP65 |
| Markeren |
IP65 digitale Differentiële Druksensor,HVAC-DPT Differentiële Druksensor,IP65 digitale Differentiële Drukomvormer |
||
Digitale drukdifferentialsensor
Beschrijving
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element Zij worden aan beide zijden van het meetdiafragma doorgegeven door het isolatiediafragma en de vulvloeistof in het element.Het meetdiafragma en de elektroden op de isolatieplaten aan beide zijden vormen een condensator.
Wanneer de druk aan beide zijden niet consistent is, wordt de verplaatsing van het diafragma gemeten en is de verplaatsing evenredig met het drukverschil.dus de capaciteit aan beide zijden is niet gelijkHet wordt omgezet in een signaal proportioneel aan de druk door middel van oscillatie en demodulatie.Het werkingsprincipe van de druktransmitter en de absolute druktransmitter is hetzelfde als dat van de microdifferentialdruksensorHet verschil is dat de lage drukkamerdruk atmosferische druk of vacuümdruk is.De A/D-omvormer zet de stroom van de demodulator om in een analoog signaal dat door de microcontroller wordt gebruikt om de invoerdrukwaarde te beoordelen. De microprocessor regelt de werking van de zender. Bovendien lineariseert het de sensor. Herstel het detectiebereik. Bereken ingenieursunit omzetting, demping, opening, sensor trim,diagnose en digitale communicatie.
Kenmerken
- In de reeks van -25/+25Pa tot -10000/+10000Pa (afhankelijk van het model)
- Handmatige auto-nul kalibratie
- Spanning, stroom, digitale signaaluitgang
- Standaard nauwkeurigheid < ± 1% FS
- Bescherming IP65
Toepassing
- HVAC-systeem
- Pharmaceutische schoonruimtes
- Elektronische schoonruimtes
- Medische schoonruimtes
- Commerciële gebouwen
- Centrum voor openbaar vervoer
Technische gegevens
| Model | KDP210 |
| Meeteenheden | Pa, mmH2O,inWG,mmHG,KPa,mbar |
| Precisiteit | < ± 1% FS@-5 tot +65°C |
| Reactietijd | 0.5s |
| Herhalingstabiliteit | ±0,01 % bij FS/jaar |
| Resolutie | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Media | Lucht en neutrale gassen |
| Werktemperatuur | -20...+70°C |
| Bergingstemperatuur | -40...+60°C |
| Energieverbruik | < 1,5 W |
| Onder druk geduld | x15 |
| Stroomvoorziening | 16~30VAC/DC (3 draden) / 18~30VDC (2 draden) |
| Uitgangssignaal | 4-20mA ((2draad) |
| 4-20mA ((3draad) | |
| 0~5V/0~10VDC ((3draad) | |
| RS-485 | |
| Op maat | |
| Auto Zero | Handmatige kalibratie |
| Huismateriaal | PC&ABS, UL94V-0 |
| Beschermingsklasse | IP65/NEMA4 |
| Afbeelding | Achterlicht LCD-scherm ((4-20mA 2 draden zonder achterlicht) |
| Kabelklier | M16*1.5 |
Afmeting ((mm)
Aanpassing van het meetbereik
Uitgangsinstelling ((3 draad Model)
Handmatige nulpuntscorrectie
Bestelbegeleidinge
KDP210-Range-display-output
| Model | Bereik | Afbeelding | uitgang | |||
| KDP210 | -100~+100Pa | (1) | LCD-achterlicht | (D) | 4-20mA ((2 draden) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 draden) | (F) | |||
| -2000~+2000Pa | (3) | 0-5/0-10VDC (3 draden) | (G) | |||
| -10000~+10000Pa | (4) | RS-485 | (H) | |||
| Op maat | ||||||
