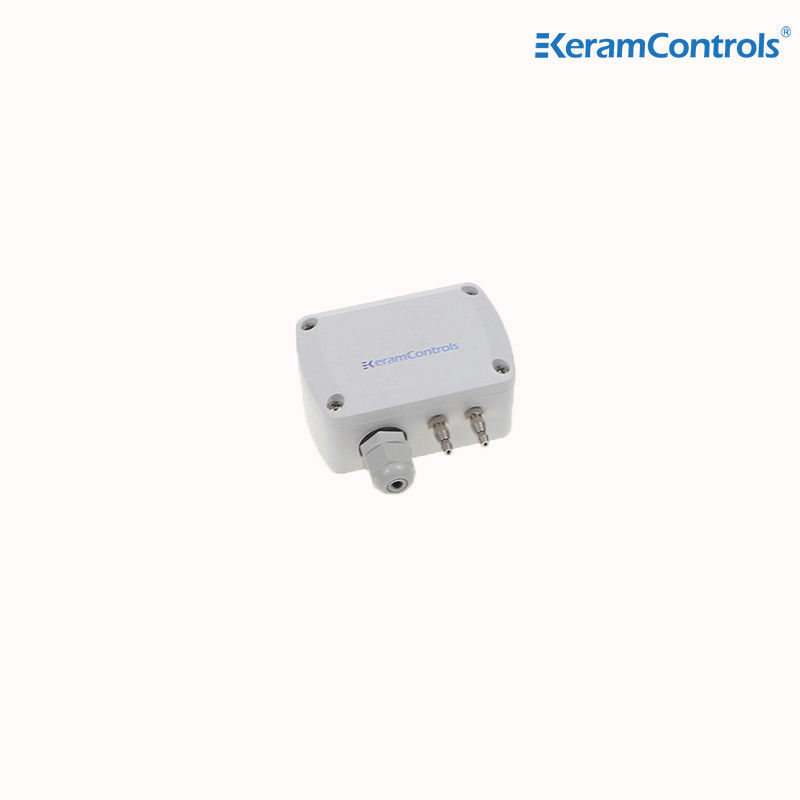

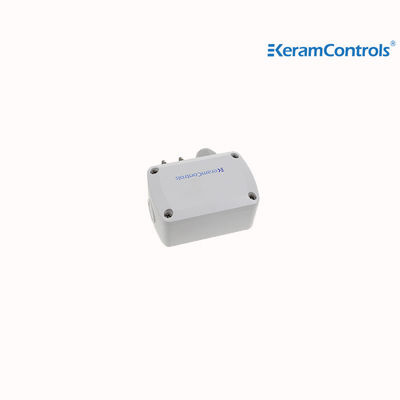

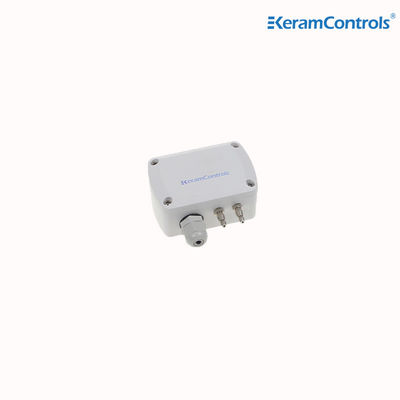

Dpt van IP65 NEMA4 Aangepaste Sensor van de Sensor de Differentiële Druk
| Uitgangssignaal: | 4-20mA (3wire) | Opslagtemperatuur: | -40…+60℃ |
|---|---|---|---|
| Stroomverbruik: | <1.5W | Nauwkeurigheid: | <±1% FS@-5 tot +65℃ |
| Markeren |
IP65 Dpt Sensor,NEMA4 Dpt Sensor,Aangepaste Differentiële Druksensor |
||
dpt sensor verschildruksensor
Beschrijving
De verschildruktransmitter maakt gebruik van het piezoresistieve effect van de siliciumgeleider van de verschildruksensor om de omzetting van de verschildruk en het elektrische signaal te realiseren.
Omdat het signaal dat wordt uitgestuurd door de Wheatstone-brug op de gevoelige chip een goede lineaire relatie heeft met de verschildruk, kan de nauwkeurige meting van de gemeten verschildruk worden gerealiseerd.
Verschildruktransmitter wordt veel gebruikt in industriële procesbesturing, debietmeting, medische instrumenten, aerodynamische metingen, hydraulische, pneumatische apparatuur en andere gebieden.
De verschildruktransmitter wordt voornamelijk gebruikt voor de meting van verschildruk, vloeistofniveau en debiet.
In de olie- en petrochemische industrie zijn verschildruk, vloeistofniveau en debiet zeer belangrijke parameters, dus de verschildruktransmitter kan lokale weergave, bewaking op afstand, controle, alarm en andere functies realiseren.
Eigenschap
- Bereiken van -25/+25Pa tot -10000/+10000Pa (afhankelijk van de modellen)
- Automatische nulstelling handmatige kalibratie
- Spanning, stroom, digitaal signaaluitgang
- Standaard nauwkeurigheid<±1% FS
- IP65 behuizingsbescherming
- Wanneer ≤100Pa, nauwkeurigheid＜±3%FS±2Pa
Toepassing
- HVAC-systeem
- Farmaceutische cleanrooms
- Elektronische cleanrooms
- Medische cleanrooms
- Commerciële gebouwen
- Openbaar vervoersknooppunt
Technische gegevens
| Model | KDP110 |
| Meeteenheden | Pa,mmH2O,inWG,mmHG,KPa,mbar |
| Nauwkeurigheid | <±1% FS@-5 tot +65℃ |
| Reactietijd | 0,5s |
| Herhaalstabiliteit | ±0,01 % bij FS /Jaar |
| Resolutie | 0,1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Media | Lucht en neutrale gassen |
| Bedrijfstemperatuur | -20…+70℃ |
| Opslagtemperatuur | -40…+60℃ |
| Stroomverbruik | ＜1,5W |
| Toegestane overdruk | x15 |
| Voeding | 16~30VAC/DC (3-draads) / 18~30VDC (2-draads) |
| Uitgangssignaal | 4-20mA(2-draads) |
| 4-20mA(3-draads) | |
| 0~5V/0~10VDC(3-draads) | |
| RS-485 | |
| Aangepast | |
| Automatische nulstelling | Handmatige kalibratie |
| Behuizingsmateriaal | PC&ABS,UL94V-0 |
| Beschermingsklasse | IP65/NEMA4 |
| Kabelwartel | M16*1.5 |
Afmeting
Meetbereik aanpassing
Uitgangsinstelling (3-draads model)
Handmatige nulpuntcorrectie
Bestelgidse
KDP110-Bereik-Uitgang
| Model | Bereik | Uitgang | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA(2-draads) | (E) |
| -1000~+1000Pa | (2) | 4-20mA(3-draads) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V(3-draads) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| Aangepast | ||||
